Шлицевое соединение вала и втулки: устройство, принцип работы и особенности

Шлицевое соединение вала и втулкииспользуются для передачи крутящего момента между двумя деталями. В отличие от гладкого цилиндрического соединения, здесь на поверхности вала и внутри втулки выполнены продольные выступы и впадины — шлицы, которые входят друг в друга для надежного зацепления деталей.

Соединения применяют в машиностроении, трансмиссиях, приводах и сельскохозяйственной технике. Шлицевое соединение карданного вала используется не только для передачи вращения, но и для компенсации изменения расстояния между элементами привода.

Как устроено шлицевое соединение

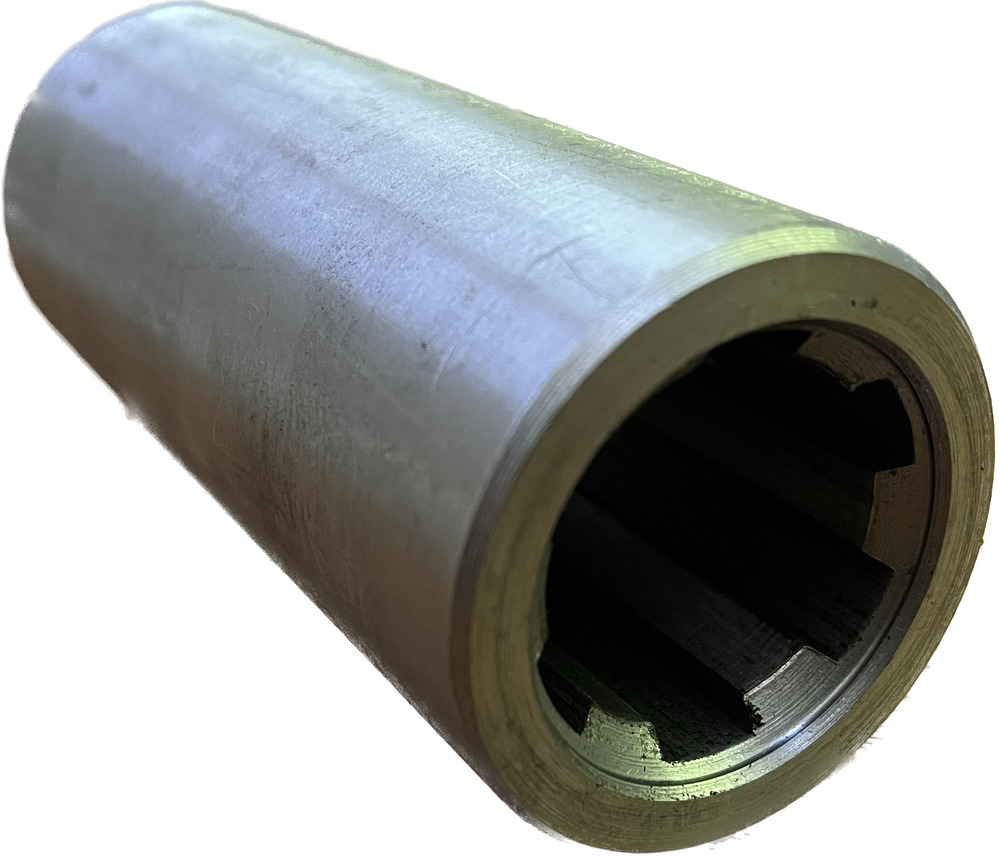

Шлицевое соединение состоит из шлицевого вала и шлицевой втулки. На наружной поверхности вала расположены продольные выступы и впадины, а на внутренней поверхности втулки выполнен ответный профиль. При соединении детали входят друг в друга, благодаря чему вал и втулка передают вращение и крутящий момент.

Основой надежной работы соединения выступает соответствие профилей вала и втулки. Шлицы должны совпадать по количеству, форме и основным размерам. Если параметры деталей отличаются, соединение может оказаться слишком плотным, иметь чрезмерный люфт или вообще не дать установить вал во втулку.

При выборе шлицевой пары учитывают ряд параметров:

• Количество шлицев. От него зависит конструкция соединения и распределение нагрузки между рабочими поверхностями. Вал и втулка должны иметь одинаковое количество ответных шлицев.

• Диаметры соединения. В зависимости от конструкции учитываются наружный, внутренний и средний диаметры. Размеры помогают определить геометрию шлицевой пары и подобрать совместимые детали.

• Форма и размеры профиля. Шлицы отличаются формой боковых поверхностей, шириной, высотой и другими геометрическими параметрами. Даже при одинаковом количестве шлицев детали с разным профилем могут быть несовместимы.

• Длина шлицевой части. Она определяет длину участка, на котором вал входит во втулку. Для подвижных соединений длина также влияет на допустимый диапазон осевого перемещения.

• Посадка и характер сопряжения. Соединение может быть выполнено с минимальным зазором для точной передачи вращения или предусматривать возможность свободного осевого перемещения. Для скользящих шлицевых соединений зазор должен создавать перемещение втулки по валу без заклинивания.

• Материал деталей. Шлицевые валы и втулки изготавливают из конструкционных сталей и других материалов, характеристики которых подбирают с учетом нагрузки, скорости вращения и условий эксплуатации.

• Способ изготовления и обработки. От точности изготовления шлицев зависит качество сопряжения деталей, величина зазоров и устойчивость соединения к износу.

По форме профиля выделяют несколько типов шлицев. Прямобочные шлицы имеют боковые поверхности, расположенные практически параллельно оси вала. Они отличаются простой конструкцией и применяются в механизмах. Эвольвентные шлицы имеют профиль, сформированный по эвольвенте окружности. Форма помогает получить более плавное распределение нагрузки и применяется в конструкциях, где предъявляются повышенные требования к передаче крутящего момента.

Отдельно выделяют неподвижные и подвижные шлицевые соединения. В неподвижном соединении вал и втулка фиксируются относительно друг друга по оси. В подвижном соединении втулка перемещается вдоль шлицевой части вала, при этом вращательное движение продолжает передаваться. Такой вариант используется, например, в карданных передачах, где необходимо компенсировать изменение расстояния между соединенными элементами.

Таким образом, совместимость шлицевого вала и втулки определяется не одним параметром, а совокупностью размеров и характеристик профиля. При подборе пары важно учитывать количество и форму шлицев, диаметры, длину рабочей части и требуемый характер соединения.

Принцип работы шлицевого соединения

Основная задача шлицевого соединения — передать вращение от одного элемента механизма к другому без проскальзывания. Когда приводной вал начинает вращаться, крутящий момент через рабочие поверхности шлицев передается втулке. Та начинает вращаться вместе с валом и передает полученное усилие дальше — например, на другой вал, редуктор или рабочий механизм.

При этом нагрузка распределяется не в одной точке, а между несколькими участками контакта шлицев. Это позволяет использовать соединение для передачи значительного крутящего момента при относительно компактных размерах. Чем выше нагрузка на механизм, тем важнее правильный расчет и соответствие шлицевой пары условиям эксплуатации.

Особенность шлицевого соединения проявляется при осевом перемещении деталей. Если вал и втулка образуют скользящую пару, втулка может перемещаться вдоль вала во время работы механизма. При этом вращение не прекращается, так как детали остаются соединенными, а крутящий момент продолжает передаваться через шлицы.

Это особенно важно для карданных передач. Во время работы положение соединенных агрегатов относительно друг друга может изменяться. Например, при движении техники элементы привода перемещаются относительно рамы или навесного оборудования. Если между ними установлен скользящий шлицевой узел, втулка может смещаться вдоль вала, компенсируя изменение расстояния между деталями.

При этом для нормальной работы недостаточно просто создать возможность перемещения. Соединение должно сохранять необходимую точность и не допускать чрезмерного люфта. Слишком плотное сопряжение будет затруднять движение втулки, а чрезмерный зазор приведет к ударам рабочих поверхностей и ускоренному износу.

Поэтому в процессе эксплуатации на шлицевое соединение одновременно воздействуют крутящий момент и осевые перемещения. В зависимости от конструкции механизма оно может работать преимущественно как неподвижное соединение для передачи вращения или как скользящий узел, который дополнительно компенсирует изменение положения деталей.

Шлицевое соединение в карданной передаче

В карданных передачах шлицевое соединение используется для компенсации изменения длины привода. Например, при изменении взаимного положения агрегатов расстояние между элементами карданной передачи может немного увеличиваться или уменьшаться.

Для этого применяется скользящее соединение: шлицевой вал входит в шлицевую втулку и может перемещаться относительно нее вдоль оси.

При этом соединение сохраняет передачу вращения.

Такая конструкция помогает одновременно решить две задачи:

1. передавать крутящий момент;

2. компенсировать осевое перемещение элементов карданной передачи.

Как подобрать вал и втулку

При замене одной из деталей важно учитывать параметры уже установленной шлицевой пары. Простого совпадения наружного диаметра вала недостаточно.

Важно проверить:

• количество шлицев;

• наружный диаметр;

• внутренний диаметр;

• профиль шлицев;

• длину шлицевой части;

• размеры втулки;

• тип соединения — неподвижное или подвижное;

• требования к посадке.

Особое внимание следует уделять совместимости вала и втулки. Если профиль или размеры отличаются, детали могут не войти друг в друга либо соединение будет работать с чрезмерным зазором.

Для подбора детали для карданной передачи также важно учитывать характеристики самого карданного вала и оборудования, на котором он используется.

Как определить износ шлицевого соединения

О состоянии шлицевой пары судят по внешнему виду деталей и поведению механизма во время работы.

Признаками износа считаются:

• заметный люфт;

• увеличенный зазор между валом и втулкой;

• стуки при изменении нагрузки;

• вибрация;

• повреждение или деформация шлицев;

• следы сильного износа на рабочих поверхностях;

• затрудненное осевое перемещение подвижной пары.

Если шлицы имеют выраженные повреждения или соединение работает с большим люфтом, деталь требует замены. Использование изношенной шлицевой пары увеличивает нагрузку на сопряженные элементы механизма.

Обслуживание шлицевого соединения

Для подвижных шлицевых соединений важное значение имеет регулярная смазка, которая уменьшает трение между рабочими поверхностями и помогает снизить износ.

Периодичность обслуживания зависит от конструкции механизма, условий эксплуатации и требований производителя техники.

При обслуживании рекомендуется контролировать состояние шлицев, очищать соединение от загрязнений и использовать подходящую смазку. Если обнаружены значительный люфт, повреждение профиля или другие признаки неисправности, важно определить причину износа и оценить состояние вала и втулки.

Итог

Для надежной работы важно правильно подбирать вал и втулку по количеству шлицев, профилю и основным размерам, а также своевременно контролировать состояние соединения и выполнять его обслуживание. Подобрать подходящие запчасти для сельхозтехники можно у поставщика «Агропоставка». Специалисты помогут выбрать необходимые детали с учетом модели техники и параметров узла, а также организуют доставку по России.
