Как выбрать вилку широкоугольного шарнира для карданного вала

Вилка широкоугольного шарнира — одна из деталей карданной передачи, от которой зависит правильная работа соединения между элементами трансмиссии. При подборе запчасти важно учитывать тип вилки, серию шарнира, размеры и совместимость с другими компонентами карданного вала. Ошибка при выборе приводит к сложностям при установке, ускоренному износу деталей и необходимости повторной замены.

Разберём, какие бывают вилки широкоугольного шарнира, на что обращать внимание при покупке и как подобрать подходящую деталь для сельскохозяйственной техники.

Для чего нужна вилка широкоугольного шарнира и какую функцию она выполняет

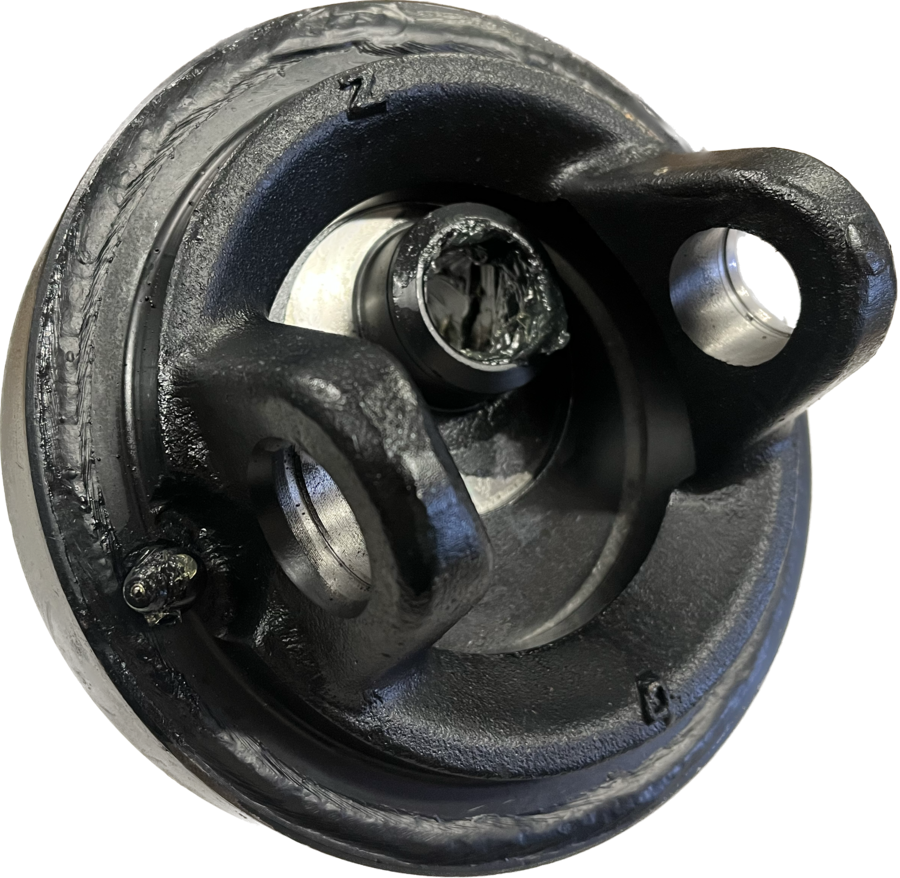

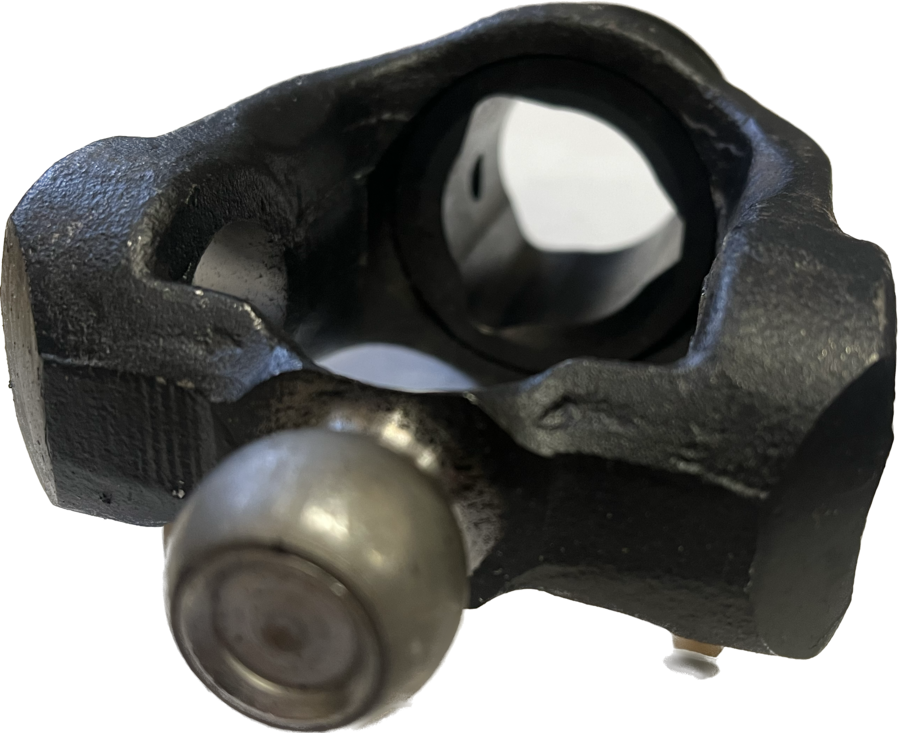

Вилка широкоугольного шарнира входит в состав карданной передачи и служит для соединения её элементов. Деталь участвует в передаче крутящего момента и создает работу шарнирного соединения при изменении угла между соединёнными валами.

Широкоугольные шарниры применяются в карданных передачах сельскохозяйственной техники, где во время работы меняется взаимное положение и угол между агрегатами. Исправность каждой детали такого соединения важна для надёжной передачи вращения.

При эксплуатации вилка подвергается механическим нагрузкам. Износ, деформация или повреждение посадочных и соединительных поверхностей влияют на работу шарнира. Поэтому при обслуживании карданной передачи важно проверять состояние деталей и при необходимости заменять их.

Виды вилок широкоугольного шарнира: внутриузловые, концевые и двойные

Вилки широкоугольного шарнира различаются по конструкции и месту установки. При подборе запчасти важно определить, какой элемент требуется заменить.

Внутриузловая вилка широкоугольного шарнира устанавливается внутри шарнирного узла и соединяется с другими его элементами. При выборе детали учитывают конструкцию узла и соответствие конкретной серии шарнира.

Концевая вилка широкоугольного шарнира располагается на конце соответствующего соединения. Для её подбора важно определить место установки и проверить совместимость с сопрягаемыми деталями карданной передачи.

Двойная вилка широкоугольного шарнира представляет собой конструктивный вариант, который используется в составе соответствующего шарнирного соединения. Также встречается название «двойная вилка карданного вала». При заказе следует ориентироваться не только на наименование, но и на конструктивные особенности нужной детали.

Внутриузловые, концевые и двойные вилки не следует считать взаимозаменяемыми. Даже внешне похожие изделия отличаются размерами, исполнением и назначением. Перед покупкой важно уточнить, какая деталь предусмотрена конструкцией конкретного карданного вала.

Как подобрать вилку по серии широкоугольного шарнира

Один из главных параметров при выборе — серия широкоугольного шарнира. В каталогах запчастей встречаются вилки для шарниров разных серий, например 4-й, 6-й, 8-й и 42-й.

При подборе устанавливают серию шарнира, на котором будет использоваться деталь. Номер серии помогает сузить поиск и определить подходящие варианты, но сам по себе не всегда гарантирует совместимость. Дополнительно следует проверить тип вилки, её размеры и исполнение.

Чтобы снизить риск ошибки, рекомендуется:

• уточнить серию установленного широкоугольного шарнира;

• определить, какая вилка требуется — внутриузловая, концевая или двойная;

• сверить каталожный номер детали, если он известен;

• сопоставить размеры и конструкцию изделия с установленным элементом;

• при сомнениях обратиться к поставщику для уточнения совместимости.

Если точная маркировка отсутствует, полезно подготовить фотографии старой детали и самого шарнирного узла. Дополнительная информация о карданном вале и сельскохозяйственной машине также поможет определить подходящую запчасть.

Какие размеры и технические характеристики важно учитывать при выборе

Даже при совпадении назначения и серии вилки могут различаться по исполнению. Поэтому перед покупкой важно проверить характеристики детали.

В первую очередь учитывают:

• Габаритные размеры. Они помогают определить соответствие вилки месту установки и конструкции шарнирного узла.

• Посадочные размеры. От них зависит возможность правильного соединения с сопрягаемыми элементами.

• Конструктивное исполнение. Следует убедиться, что выбрана нужная разновидность вилки — концевая, внутриузловая или двойная.

• Каталожный номер. Если номер известен, его можно использовать для поиска соответствующей запчасти и проверки применяемости.

• Технические требования производителя. Деталь должна соответствовать характеристикам и конструкции конкретного шарнира.

Не стоит выбирать вилку только по внешнему сходству со старой деталью. Если размеры или исполнение отличаются, установить деталь без проблем не получится. При отсутствии технической документации лучше согласовать параметры с поставщиком до оформления заказа.

Совместимость вилки с карданным валом и другими элементами шарнира

Вилка работает не отдельно, а в составе карданной передачи. Поэтому при её замене важно учитывать совместимость с другими компонентами узла.

При подборе следует проверить соответствие детали широкоугольному шарниру, карданному валу и сопрягаемым элементам. Важно, чтобы конструкция и размеры вилки подходили для предусмотренного соединения.

Если в процессе эксплуатации были повреждены сразу несколько элементов шарнира, перед заменой одной вилки желательно оценить состояние остальных деталей. Установка новой запчасти не решит проблему, если причиной неисправности стали износ сопрягаемых компонентов или повреждение других частей карданной передачи.

При подборе по образцу важно учитывать не только внешние размеры, но и особенности конструкции. Если есть сомнения в совместимости, стоит сверить каталожные данные или обратиться за консультацией к специалисту.

Из каких материалов изготавливают вилки и почему важны прочность и износостойкость

Вилки широкоугольных шарниров работают под механической нагрузкой, поэтому к ним предъявляются требования по прочности и износостойкости. Материал и качество изготовления должны соответствовать условиям эксплуатации и требованиям к конкретной детали.

При использовании сельскохозяйственной техники карданная передача испытывает нагрузки, в том числе при работе с навесными и прицепными агрегатами. В таких условиях важно использовать запчасти, рассчитанные на предусмотренный режим эксплуатации.

При покупке стоит обращать внимание на качество изделия, соответствие техническим требованиям и надёжность поставщика. Не следует выбирать деталь только по минимальной цене: неподходящая или некачественная запчасть приведет к дополнительным затратам на ремонт и простой техники.

Конкретные характеристики материала и требования к изготовлению следует уточнять по документации на соответствующую деталь.

Когда требуется замена вилки широкоугольного шарнира

Необходимость замены вилки определяется по результатам осмотра и диагностики карданной передачи. Поводом для проверки становятся видимые повреждения, деформация, выраженный износ рабочих и посадочных поверхностей, а также люфты или другие признаки неисправности шарнирного узла.

При появлении посторонних шумов, вибрации или нарушений в работе карданной передачи не стоит сразу считать вилку единственной причиной. Подобные симптомы могут быть связаны с состоянием других компонентов, поэтому важна проверка всего узла.

При обнаружении повреждений следует определить, какие элементы нуждаются в замене, и подобрать детали, соответствующие конструкции карданного вала. После ремонта важно убедиться в правильности установки и исправности соединения.

Диагностика помогает выявлять неисправности до того, как они приведут к более серьёзным повреждениям и дополнительным расходам.

Какие ошибки следует избегать при подборе вилки карданного вала

При покупке запчастей для карданной передачи важно не ориентироваться исключительно на название детали или её внешний вид. Неправильный выбор приведет к несовместимости с установленным шарниром и затруднит ремонт.

Наиболее распространённые ошибки при подборе:

• Игнорирование серии шарнира. Вилка должна соответствовать конкретному исполнению широкоугольного шарнира.

• Путаница между разновидностями вилок. Внутриузловая, концевая и двойная вилки имеют разные конструктивные особенности и не обязательно взаимозаменяемы.

• Покупка без проверки размеров. Даже похожие детали могут отличаться по посадочным и габаритным параметрам.

• Отсутствие проверки каталожного номера. Если номер доступен, его стоит использовать для уточнения применяемости.

• Выбор только по цене. При покупке важно учитывать качество изделия и соответствие требованиям карданной передачи.

• Замена одной детали без осмотра узла. Если повреждены другие элементы шарнира, потребуется дополнительная диагностика и, возможно, замена нескольких компонентов.

Чтобы избежать ошибок, перед заказом желательно собрать информацию о серии шарнира, типе необходимой вилки, размерах и каталожном номере. Если самостоятельно определить подходящую деталь сложно, рекомендуется обратиться к поставщику и предоставить данные о технике и установленном карданном вале.

Где купить вилку широкоугольного шарнира для карданного вала

При выборе запчастей для сельскохозяйственной техники важно не только найти подходящую деталь, но и убедиться в её совместимости с установленным оборудованием. Для этого полезно обращаться к поставщикам, которые помогают разобраться в ассортименте и подобрать комплектующие.

Поставщик «Агропоставка» помогает с подбором запчастей для сельскохозяйственной техники. Компания также продаёт карданные валы и детали для карданных валов. При обращении можно уточнить наличие нужной позиции, предоставить информацию о серии шарнира или каталожный номер и согласовать подбор подходящего изделия.
