Нормы ГОСТ для карданных валов сельскохозяйственной техники

Карданные валы считаются важным элементом привода сельскохозяйственных машин. Элементы создают передачу крутящего момента от трактора к рабочим органам техники — косилкам, пресс-подборщикам, культиваторам, измельчителям, сеялкам и другим агрегатам. От качества изготовления и правильного подбора карданного вала зависят производительность оборудования, безопасность оператора и срок службы машин.

Для регулирования требований к узлам применяются государственные стандарты (ГОСТ), устанавливающие технические характеристики, размеры, требования к прочности, безопасности и эксплуатации. Основными нормативными документами выступают ГОСТ 13758-89 и ГОСТ 33032-2014.

Стандарты на карданные валы

ГОСТ 13758-89 «Валы карданные сельскохозяйственных машин. Технические условия»

Стандарт устанавливает требования к карданным валам сельскохозяйственных машин, предназначенным для передачи мощности от вала отбора мощности (ВОМ) трактора к валу приема мощности (ВПМ) агрегата. Документ распространяется на валы, работающие при стандартных частотах вращения 540 и 1000 об/мин, а также на некоторые межузловые карданные соединения.

ГОСТ определяет:

• типы карданных валов;

• основные размеры и параметры;

• требования к надежности конструкции;

• условия передачи номинального крутящего момента;

• требования к предохранительным устройствам;

• правила транспортирования и хранения.

Особое внимание уделяется защите техники от перегрузок. Для этого применяются предохранительные муфты, которые предотвращают повреждение привода при заклинивании рабочих органов или резком увеличении нагрузки.

ГОСТ 33032-2014 «Валы карданные сельскохозяйственных машин. Общие технические условия»

Стандарт ГОСТ 33032-2014 устанавливает общие технические требования к карданным валам привода сельскохозяйственных машин, валам приема мощности и связанным элементам тракторов. Он введен в действие с 2016 года.

Стандарт регулирует:

• конструкцию карданных приводов;

• требования безопасности;

• размеры соединительных элементов;

• требования к защитным кожухам;

• параметры зон безопасности вокруг вращающихся частей;

• механические характеристики предохранительных устройств.

Требования к конструкции карданных валов

Прочность и надежность

Карданный вал сельскохозяйственной машины считается силовым элементом привода, поэтому его конструкция гарантирует надежную передачу мощности от трактора к рабочему органу агрегата при различных режимах эксплуатации.

Согласно требованиям ГОСТ 13758-89 «Валы карданные сельскохозяйственных машин. Технические условия», карданные валы создают передачу номинального крутящего момента без разрушения деталей, появления остаточных деформаций и недопустимого износа шарнирных соединений.

При расчете и изготовлении карданного вала учитываются следующие параметры:

• номинальный крутящий момент, передаваемый через вал;

• частота вращения;

• допустимый угол работы шарниров;

• динамические нагрузки при запуске и изменении сопротивления рабочего органа;

• прочность трубчатой части вала, вилок и крестовин.

Карданные соединения должны сохранять работоспособность при работе с валами отбора мощности тракторов, рассчитанными на стандартные частоты вращения:

• 540 мин⁻¹;

• 1000 мин⁻¹.

При этом ГОСТ предусматривает различные исполнения карданных валов по передаваемому моменту.

Элементами, воспринимающими нагрузку, выступают:

• труба карданного вала;

• вилки;

• крестовины;

• подшипниковые узлы;

• шлицевые соединения;

• предохранительные устройства.

Материалы деталей должны обладать достаточной прочностью и износостойкостью. Для изготовления элементов карданных передач применяются конструкционные стали, гарантирующие устойчивость к:

• переменным нагрузкам;

• вибрациям;

• ударным воздействиям;

• износу при трении.

Особое внимание уделяется балансировке карданного вала. При вращении на повышенных оборотах дисбаланс приводит к появлению вибраций, ускоренному разрушению подшипников и нагрузке на редукторы сельхозмашины.

Соответствие частоте вращения

Карданные валы сельскохозяйственной техники проектируются с учетом стандартов привода от вала отбора мощности (ВОМ) трактора.

Режимы работы:

540 мин⁻¹ — стандартный режим для большинства сельскохозяйственных агрегатов:

• косилки;

• пресс-подборщики;

• грабли;

• разбрасыватели;

• легкие почвообрабатывающие машины.

1000 мин⁻¹ — режим для оборудования с повышенной производительностью:

• мощные измельчители;

• кормоуборочные машины;

• тяжелые почвообрабатывающие комплексы.

При увеличении частоты вращения растет нагрузка на элементы карданного привода. Поэтому вал, рассчитанный на 540 мин⁻¹, не должен использоваться в режиме 1000 мин⁻¹ без соответствующего допуска производителя.

ГОСТ 33032-2014 устанавливает требования к безопасности карданных приводов, включая соответствие конструкции условиям эксплуатации при вращении с номинальной частотой и предотвращение разрушения элементов при рабочих нагрузках.

Неправильный выбор карданного вала приводит к разрушению крестовины, излому трубы, повреждению шлицевого соединения, разрушению защитного кожуха или к аварийному останову машины.

Защитные устройства карданных валов

Одним из требований ГОСТ 33032-2014 считается обеспечение безопасности оператора при эксплуатации сельскохозяйственных машин.

Карданный вал относится к вращающимся элементам с повышенной опасностью, поэтому он должен иметь защитное ограждение.

Конструкция защиты включает защитный кожух карданного вала, защитные конусы, фиксирующие устройства и элементы, предотвращающие вращение кожуха вместе с валом.

Защитный кожух закрывает вращающиеся части привода и исключает возможность случайного контакта человека с валом во время работы.

ГОСТ устанавливает требования к тому, чтобы защитные элементы:

• сохраняли положение при вращении;

• выдерживали эксплуатационные воздействия;

• не мешали изменению длины карданного вала при работе;

• создавали доступ для технического обслуживания.

Для защиты трансмиссии сельхозмашин применяются предохранительные устройства:

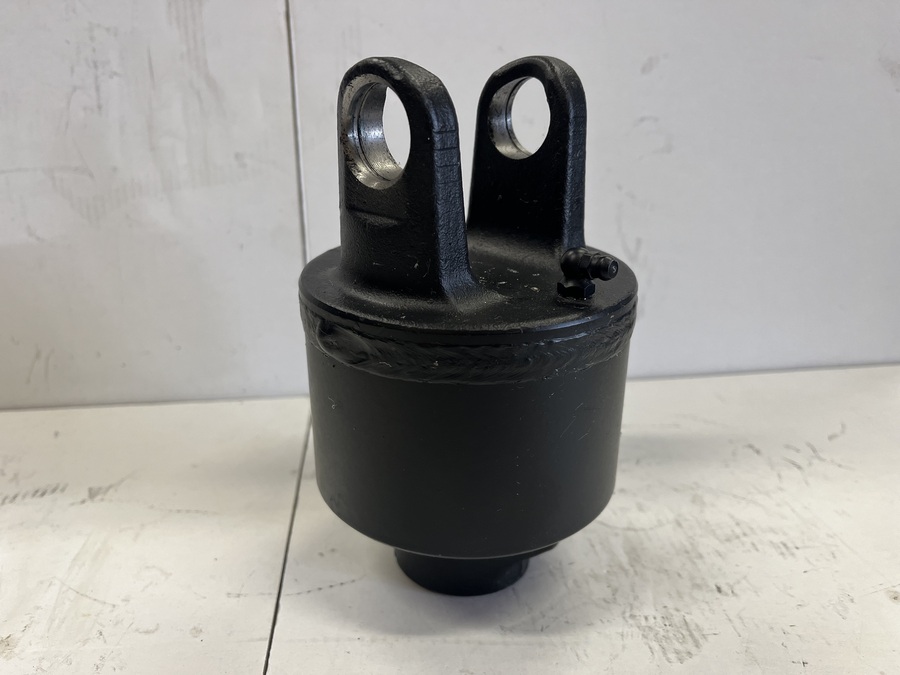

Муфты ограничения крутящего момента

Они предназначены для размыкания привода при превышении допустимой нагрузки. Это защищает:

• редукторы;

• шестерни;

• вал отбора мощности трактора;

• рабочие органы машины.

Обгонные муфты

Используются в случаях, когда рабочий орган агрегата продолжает вращение после отключения ВОМ. Муфта предотвращает передачу обратного момента на трактор.

Предохранительные элементы

К ним относятся:

• срезные болты;

• фрикционные муфты;

• автоматические устройства отключения.

Их задача — предотвратить разрушение дорогостоящих узлов при попадании посторонних предметов или резком увеличении сопротивления рабочего органа.

Проверка и обслуживание карданных валов

Для создания надежной работы карданного привода сельскохозяйственной техники необходимо регулярно проводить техническое обслуживание и контроль состояния элементов конструкции. Согласно требованиям эксплуатации карданных валов, исправность привода влияет не только на производительность машины, но и на безопасность оператора.

Карданный вал работает в условиях динамических нагрузок, повышенной частоты вращения и постоянного воздействия пыли, влаги и загрязнений. Поэтому даже небольшие повреждения или износ отдельных деталей приводят к ускоренному разрушению механизма.

К операциями технического обслуживания относятся:

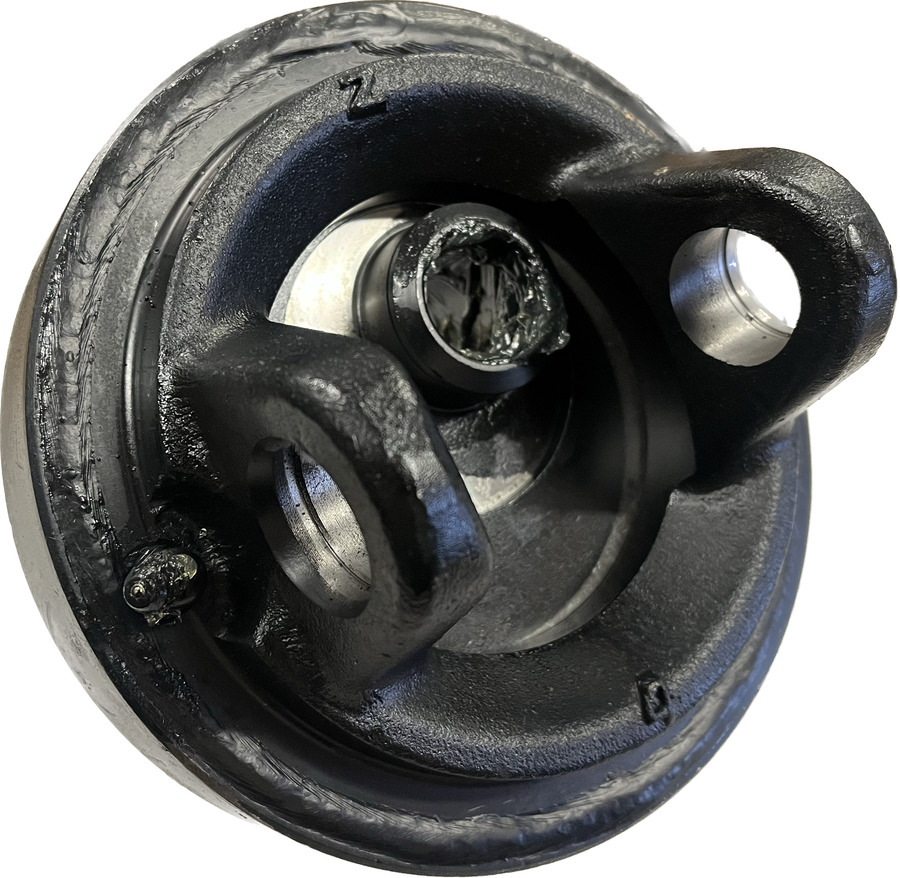

Проверка состояния крестовин и подшипников

Через крестовины передается крутящий момент при изменении угла между валом трактора и рабочим органом машины.

При техническом осмотре необходимо проверять:

• наличие люфта в подшипниках крестовины;

• плавность вращения шарнира;

• отсутствие заеданий и подклинивания;

• наличие следов перегрева;

• состояние уплотнений подшипников.

Износ крестовины проявляется характерными признаками:

• металлический стук при включении ВОМ;

• вибрация карданного вала во время работы;

• увеличение свободного хода соединения;

• нагрев шарнирного узла.

Работа карданного вала с изношенной крестовиной приводит к увеличению ударных нагрузок на вал отбора мощности трактора и редуктор сельхозмашины.

Контроль люфтов соединений

При эксплуатации карданного вала необходимо регулярно проверять наличие чрезмерных зазоров в местах соединений.

Контролируется соединение вилок с крестовинами, шлицевое соединение телескопической части и крепление кардана к валам трактора и агрегата.

Допустимый уровень износа зависит от конструкции и типоразмера карданного вала, однако появление заметного радиального или осевого люфта считается признаком необходимости ремонта или замены деталей.

Увеличенные зазоры вызывают:

• ударные нагрузки при запуске;

• вибрацию;

• неравномерную передачу мощности;

• разрушение посадочных мест.

Смазка элементов карданного привода

Смазка важна для стабильной работы карданного механизма.

При обслуживании выполняется смазывание:

• подшипников крестовин;

• шлицевых соединений;

• телескопических элементов;

• подвижных частей предохранительных муфт.

Недостаток смазочного материала приводит к повышенному трению, нагреву деталей, ускоренному износу и появлению коррозии.

Для карданных валов сельскохозяйственной техники применяются пластичные смазки, устойчивые к нагрузкам и воздействию влаги.

Особое внимание требуется уделять телескопической части кардана, так как при работе она постоянно изменяет длину из-за перемещения сельхозагрегата относительно трактора.

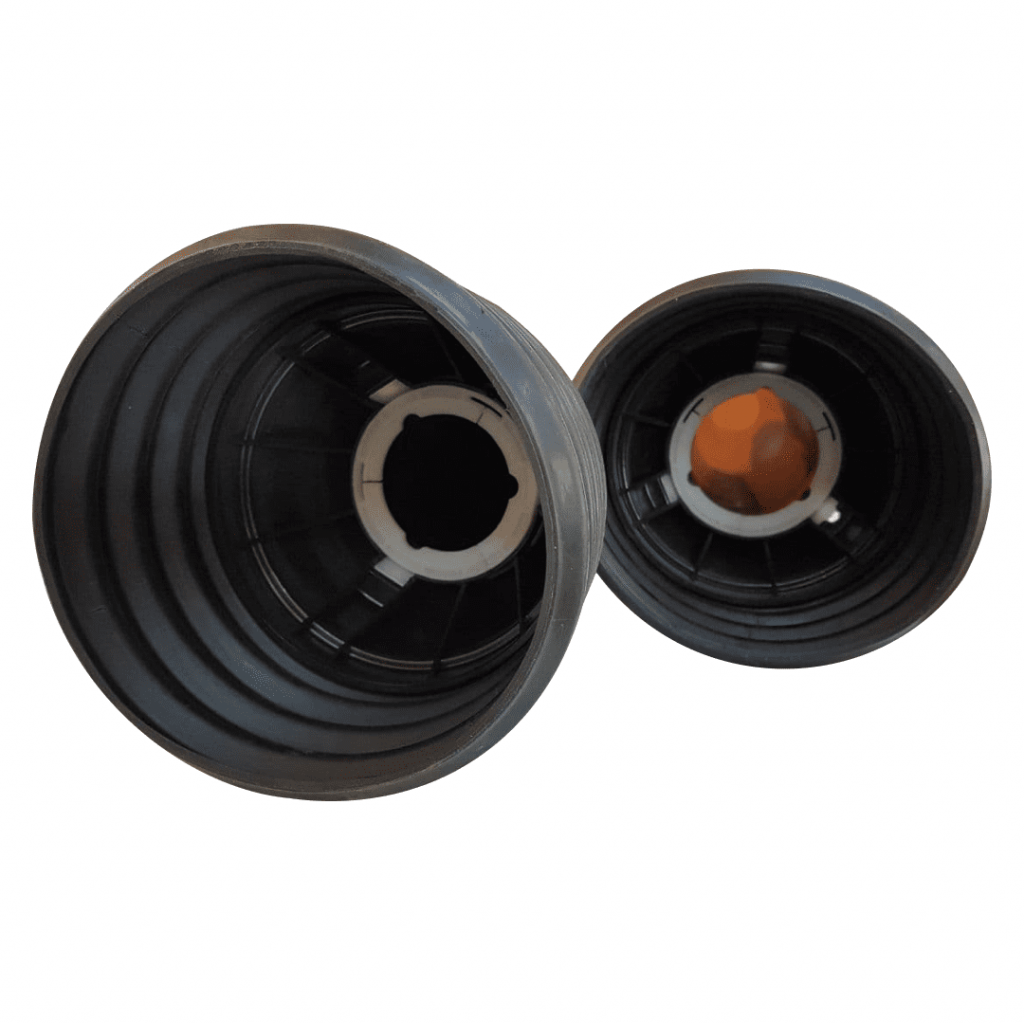

Проверка защитных кожухов

Защитный кожух выступает обязательным элементом безопасности карданного привода.

При осмотре необходимо проверять:

• отсутствие трещин и разрушений пластика;

• наличие всех фиксирующих элементов;

• свободное вращение защитного кожуха относительно вала;

• исправность удерживающих цепочек.

Поврежденный кожух снижает уровень безопасности, так как открытые вращающиеся детали становятся причиной захвата одежды или частей тела оператора.

Запрещается эксплуатация карданного вала без защитного кожуха, с поврежденным ограждением и с отсутствующими креплениями.

Контроль состояния труб и шлицевых соединений

Трубчатая часть карданного вала воспринимает основные крутящие нагрузки, поэтому она должна регулярно проверяться.

Осматриваются наличие изгибов, вмятин, трещин, следов механических повреждений и коррозии металла.

Даже небольшая деформация трубы вызывает нарушение балансировки. При вращении это приводит к появлению вибраций и дополнительным нагрузкам на подшипники и редукторы.

Шлицевые соединения проверяются на степень износа зубьев, свободное перемещение подвижных частей и отсутствие заклинивания.

Изношенные шлицы приводят к проскальзыванию или разрушению соединения под нагрузкой.

Признаки неисправности карданного вала

Перед началом работы оператору рекомендуется проводить визуальный осмотр карданного привода.

Признаки неисправности:

• сильная вибрация во время вращения;

• посторонний шум;

• стук при включении ВОМ;

• нагрев крестовин;

• повреждение кожуха;

• неравномерное вращение;

• появление трещин или деформаций.

При обнаружении признаков работа должна быть остановлена до устранения неисправности.

Опасность эксплуатации поврежденного карданного вала

Использование карданного вала с повреждениями приводит к серьезным последствиям:

• разрушению деталей привода;

• повреждению трактора или сельхозмашины;

• внезапному отрыву вращающихся частей;

• травмированию оператора.

Особенно опасны неисправности, возникающие при высокой частоте вращения ВОМ 540 или 1000 мин⁻¹, так как энергия вращающихся деталей возрастает.

Соблюдение требований ГОСТ при производстве и эксплуатации карданных валов гарантирует:

• совместимость трактора и сельхозоборудования;

• снижение риска поломок;

• повышение безопасности работы;

• увеличение ресурса машин.

Таким образом, нормы ГОСТ выступает основой надежной и безопасной работы карданных приводов в сельском хозяйстве. Требования к конструкции, прочности, частоте вращения, защитным устройствам и техническому обслуживанию создают передачу мощности от трактора к рабочим органам сельскохозяйственных машин.

Правильно подобранный и изготовленный карданный вал снижает риск поломок, увеличивает ресурс техники и создает стабильную работу машинно-тракторной системы даже при повышенных эксплуатационных нагрузках.
