Можно ли выпрямить погнутую трубу карданного вала или лучше заменить

Труба карданного вала передает крутящий момент между узлами трансмиссии и одновременно компенсирует изменение расстояния между ними во время работы техники. При эксплуатации сельскохозяйственных машин элемент испытывает нагрузки, поэтому при ударах о препятствия, неправильном подключении оборудования или перегрузках деформируется.

У владельцев техники возникает вопрос: можно ли выпрямить погнутую трубу карданного вала или безопаснее установить новую? Разберем, в каких случаях ремонт возможен, а когда замена считается единственно правильным решением.

Почему деформируется труба карданного вала

Труба карданного вала рассчитана на передачу крутящего момента, однако ее прочность имеет предел.

Наиболее распространенные причины повреждений:

• Столкновение карданного вала с препятствием во время работы. Например, при наезде косилки или кормораздатчика на камень, пень, металлический предмет или другую преграду кардан резко ударяется об элементы машины или грунт.

• Превышение допустимого угла работы карданной передачи. Большинство сельскохозяйственных карданных валов рассчитано на работу под углом до 25–35° в зависимости от конструкции и режима работы. При увеличении угла до 40–45° и более возрастают нагрузки на трубу, крестовины и телескопическое соединение, особенно при повышенной частоте вращения.

• Заклинивание рабочего органа сельхозмашины. Если ротор косилки, шнек, измельчитель или другой механизм внезапно останавливается из-за попадания камня или постороннего предмета, возникает резкий ударный момент. В этот момент нагрузка на карданную передачу в несколько раз превышает рабочую, что приводит к деформации трубы.

• Использование карданного вала неподходящей длины. Слишком длинный кардан при подъеме навесного оборудования упирается телескопическими трубами друг в друга. В результате осевая нагрузка передается непосредственно на трубу, вызывая ее изгиб. Слишком короткий кардан также опасен, так как при максимальном удалении агрегата трубы выходят из зацепления, что увеличивает риск повреждения передачи.

• Перегрузка оборудования. Работа с нагрузкой, превышающей расчетную, ускоряет усталостный износ металла. Например, если карданный вал рассчитан на передачу 60 кВт, а фактическая нагрузка продолжительное время достигает 75–80 кВт, вероятность повреждения возрастает. Более опасны резкие пуски и перегрузки при пониженных оборотах двигателя.

• Падение или неправильное хранение карданного вала. Если вал хранится без опор, лежит на неровной поверхности, подвергается ударам или падает с высоты, труба получает незаметный на первый взгляд изгиб. В дальнейшем при вращении даже небольшая деформация вызывает биение.

Сравнительно небольшое искривление трубы нарушает балансировку карданной передачи. Например, биение всего 1–2 мм при частоте вращения 540–1000 об/мин уже вызывает заметную вибрацию, которая ускоряет износ крестовин, подшипников и телескопического соединения. Чем выше скорость вращения карданного вала, тем сильнее проявляются последствия даже незначительной деформации.

Чем опасна погнутая труба

Даже небольшая деформация трубы нарушает балансировку карданной передачи. Во время вращения возникает биение, которое передается на крестовины, подшипники, вилки и вал отбора мощности (ВОМ). Чем дольше эксплуатируется поврежденный кардан, тем выше вероятность выхода из строя не только самой трубы, но и других дорогостоящих узлов.

Последствия эксплуатации погнутой трубы:

• Появление вибраций. Даже изгиб, вызывающий радиальное биение всего 1–2 мм, при частоте вращения 540–1000 об/мин становится причиной ощутимой вибрации. При увеличении биения до 3–5 мм работать с карданом уже небезопасно, так как вибрации передаются на всю трансмиссию машины.

• Увеличение нагрузки на крестовины. В нормальном режиме крестовины работают с равномерной нагрузкой. При деформации трубы появляются дополнительные динамические усилия, из-за которых игольчатые подшипники изнашиваются быстрее. Если исправная крестовина прослужит несколько тысяч моточасов, то при постоянной работе с вибрацией ее ресурс сократится в 2–3 раза.

• Ускоренный износ подшипников. Ударные нагрузки вызывают перегрев и разрушение дорожек качения. В результате появляются люфт, повышенный шум и необходимость преждевременной замены подшипников.

• Повреждение вилок и телескопических элементов. При вращении погнутой трубы профильные части телескопического соединения работают с перекосом. Это приводит к ускоренному износу лимонного, треугольного или звездчатого профиля, затрудняет осевое перемещение труб и увеличивает риск заклинивания.

• Разрушение защитного кожуха. Из-за повышенного биения вращающийся вал задевает пластиковый защитный кожух или удерживающие его цепочки. Со временем появляются трещины, а в отдельных случаях кожух полностью разрушается, что снижает безопасность эксплуатации.

• Выход из строя навесного оборудования или ВОМ трактора. Вибрации и ударные нагрузки передаются на вал отбора мощности и редукторы агрегата. Если своевременно не устранить проблему, ремонт может потребоваться уже не только карданному валу, но и более дорогим узлам трансмиссии.

Особенно опасна эксплуатация погнутого кардана на повышенных оборотах. Например, при стандартной скорости 540 об/мин возникающие вибрации уже заметны оператору, а при работе на 1000 об/мин центробежные силы увеличиваются примерно в 3,4 раза. Поэтому деформация, которая кажется незначительной на малых оборотах, на повышенной скорости приводит к разрушению крестовин, телескопического соединения и других элементов карданной передачи.

Можно ли выпрямить трубу

Технически выпрямить погнутую трубу карданного вала возможно, однако на практике такой ремонт далеко не всегда оправдан и безопасен. Все зависит от степени деформации, характера повреждения и условий, в которых будет эксплуатироваться карданная передача.

Некоторые владельцы техники пытаются выправить трубу самостоятельно с помощью пресса, домкрата, тисков или даже нагрева газовой горелкой. Однако такие способы редко помогают добиться необходимой точности. Карданный вал работает на повышенных оборотах, поэтому даже незначительное отклонение от заводской геометрии становится причиной сильной вибрации.

При изгибе металл испытывает пластическую деформацию. Это означает, что материал изменяет форму необратимо. После выправления первоначальная геометрия и прочностные характеристики полностью не восстанавливаются. Кроме того, в месте изгиба возникают внутренние напряжения, которые становятся причиной появления трещин при дальнейшей эксплуатации.

Еще одна проблема заключается в том, что после ремонта практически невозможно вернуть первоначальную соосность и заводскую балансировку без специализированного оборудования. На производстве трубы проходят обработку с повышенной точностью, а готовые карданные валы балансируются, чтобы исключить биение при вращении. Повторить эти операции в обычной мастерской крайне сложно.

Даже если после правки труба визуально выглядит ровной, она может иметь скрытые дефекты:

• остаточное биение;

• микротрещины металла;

• внутренние напряжения после деформации;

• нарушение геометрии профильного сечения;

• овальность или локальные вмятины;

• изменение размеров телескопического профиля.

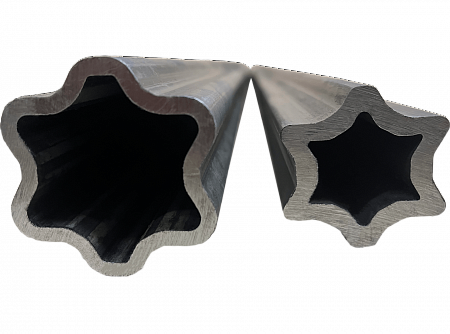

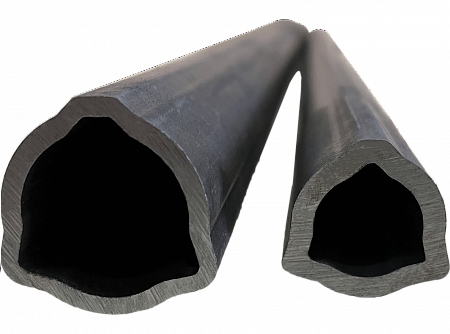

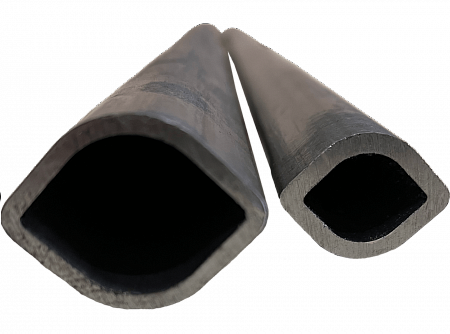

Особенно критично это для профильных труб лимонного, треугольного и звездчатого сечения. При их деформации нарушается точность сопряжения внутренней и наружной труб. В результате телескопическое соединение перемещается с усилием, появляются люфт, перекос или даже заклинивание.

Следует учитывать и то, что многие повреждения невозможно определить визуально. Например, после сильного удара труба кажется практически ровной, но имеет небольшое радиальное биение. На малых оборотах оно почти незаметно, однако при вращении 540–1000 об/мин даже отклонение в несколько миллиметров вызывает вибрацию и ускоренный износ крестовин, подшипников и других деталей карданной передачи.

Поэтому профессиональный ремонт карданных валов обычно не ограничивается одной правкой трубы. После восстановления выполняется контроль геометрии, проверяется величина биения, оценивается состояние сварных соединений и, при необходимости, проводится динамическая балансировка. Если же труба получила сильный изгиб, имеет трещины или деформированное профильное сечение, специалисты, как правило, рекомендуют не выправление, а замену детали.

Когда ремонт нецелесообразен

Заменить трубу рекомендуется в следующих случаях:

• заметный изгиб по всей длине;

• деформация профильного (лимонного, треугольного или звездчатого) сечения;

• наличие трещин;

• глубокие вмятины;

• следы сильного перегрева после попыток выправления;

• износ посадочных поверхностей;

• нарушение свободного перемещения телескопических элементов.

Если повреждение возникло после сильного удара, стоит проверить не только трубу, но и остальные детали карданного вала, включая крестовины, вилки, защитный кожух и телескопическое соединение.

Почему замена карданной трубы выгоднее

На первый взгляд выпрямление кажется более экономичным решением. Однако необходимо учитывать дополнительные расходы:

• диагностику;

• работы по правке;

• возможную балансировку;

• повторный демонтаж при возникновении вибрации.

Во многих случаях стоимость восстановления оказывается сопоставимой с ценой новой трубы, а надежность все равно остается ниже.

Новая деталь гарантирует:

• правильную геометрию;

• точное соответствие размерам;

• надежную передачу крутящего момента;

• длительный срок службы;

• безопасную эксплуатацию техники.

Как избежать повторной деформации

Чтобы продлить срок службы трубы карданного вала, рекомендуется:

• использовать кардан подходящей длины;

• соблюдать допустимые рабочие углы;

• не превышать нагрузку, предусмотренную производителем;

• регулярно очищать и смазывать телескопические элементы;

• осматривать кардан перед началом сезона;

• заменять изношенные крестовины и другие детали.

Регулярное обслуживание снижает риск серьезных повреждений и дорогостоящего ремонта.

Заключение

Хотя выпрямить погнутую трубу карданного вала в некоторых случаях возможно, такой ремонт редко восстанавливает ее первоначальные характеристики. Даже после правки сохраняется риск нарушения балансировки, появления вибраций и ускоренного износа других элементов карданной передачи.

При заметной деформации, повреждении профильного сечения или наличии трещин наиболее надежным решением остается замена трубы. Использование надежных комплектующих помогает восстановить безопасную работу сельскохозяйственной техники, а также избежать более серьезных поломок трансмиссии и навесного оборудования.
