Виды и назначение вилок карданного вала сельхозтехники

Карданный вал представляет собой центральный элемент трансмиссии сельскохозяйственной техники.

Он предназначен для передачи крутящего момента от двигателя или вала отбора мощности (ВОМ) к рабочим органам машины даже при изменении углов и расстояний между узлами во время движения.

Конструкция карданного вала состоит из нескольких важных компонентов, и особую роль среди них играют вилки, создающие надежное соединение элементов вала между собой и с другими узлами техники.

Вилки карданного вала представляют собой металлические детали, которые соединяются с крестовинами и другими элементами трансмиссии. Детали формируют шарнирные соединения, помогая валу передавать вращение под углом и компенсировать смещения.

Функции вилок:

• передача крутящего момента между элементами;

• создание подвижности соединения;

• фиксация крестовин и других компонентов;

• участие в компенсации угловых и осевых смещений.

От качества и правильного подбора вилок зависит надежность всей системы, так как именно они воспринимают механические нагрузки.

Виды вилок карданного вала

В зависимости от конструкции и назначения различают следующие типы вилок, применяемых в сельскохозяйственной технике.

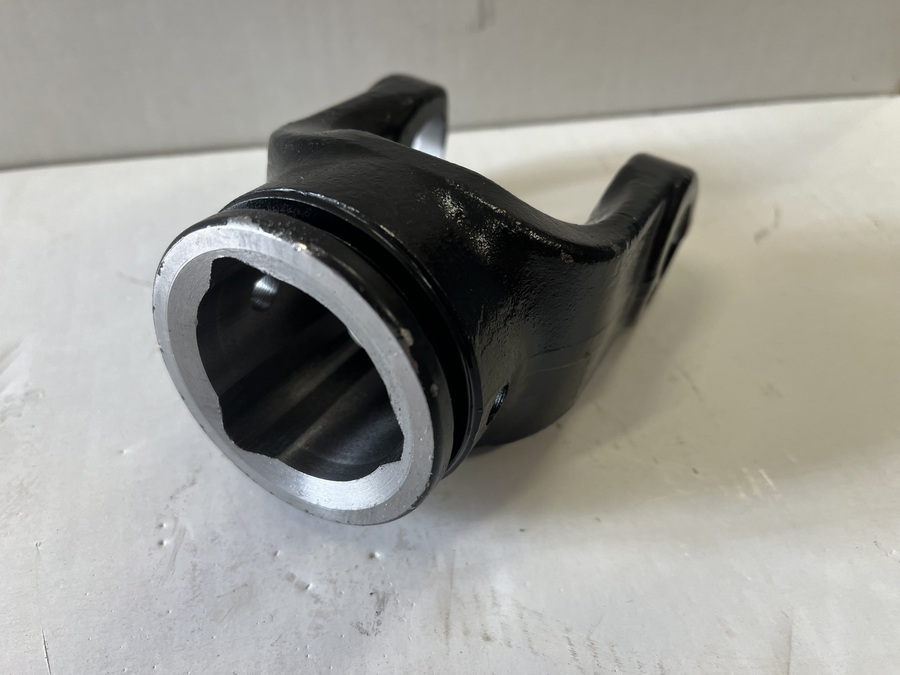

Внутриузловые вилки карданного вала на профильную трубу

Данный тип вилок устанавливается внутри карданного узла и соединяется с профильной трубой вала. Элементы используются для формирования телескопических соединений, помогающих изменять длину карданного вала.

Такие вилки создают подвижность конструкции, применяются в карданных валах с изменяемой длиной и используются в навесном оборудовании.

Подходят для тракторов с навесными агрегатами, косилок, разбрасывателей удобрений, опрыскивателей и другого оборудования, где требуется изменение длины карданного вала.

Концевые вилки карданного вала со шлицами

Концевые вилки со шлицевым соединением используются для передачи крутящего момента с повышенной точностью и надежностью. Шлицы создают плотное зацепление и минимизируют люфт.

Преимущества:

• прочность соединения;

• устойчивость к нагрузкам;

• точная передача вращения без проскальзывания.

Подходят для тракторов, комбайнов, пресс-подборщиков и другой мощной техники с повышенными нагрузками на трансмиссию.

Вилки широкоугольного шарнира карданного вала

Данный тип вилок применяется в конструкциях, где требуется работа при больших углах отклонения. Они используются в широкоугольных карданных шарнирах, которые передают вращение даже при значительных перекосах.

Особенности:

• работа при больших углах;

• устойчивость к динамическим нагрузкам;

• повышенная гибкость конструкции.

Подходят для оборудования, работающего на сложном рельефе, например, косилок, мульчеров, почвообрабатывающей техники.

Концевые вилки с цилиндрическим отверстием для карданного вала

Такие вилки используются для соединения карданного вала с валами и механизмами, имеющими цилиндрическую форму. Крепление осуществляется с помощью шпонок, болтов или зажимных элементов.

Преимущества:

• простота монтажа;

• универсальность применения;

• надежная фиксация при правильной установке.

Подходят для навесного и прицепного оборудования, а также агрегатов с цилиндрическими валами.

Как выбрать подходящую вилку

Правильный выбор вилки карданного вала — это не только вопрос совместимости, но и залог надежной, безопасной и долговечной работы всей сельскохозяйственной техники. Ошибки на этапе подбора приводят к ускоренному износу деталей, снижению результативности работы оборудования и к серьезным поломкам в разгар сезона.

При выборе вилки карданного вала важно учитывать следующие факторы:

• Тип и модель сельскохозяйственной техники
  Машины имеют разные конструктивные особенности и требования к трансмиссии. Вилки, подходящие для тракторов, могут не соответствовать параметрам прицепного или навесного оборудования. Важно учитывать мощность техники, тип вала отбора мощности (ВОМ), а также рекомендации производителя.

• Условия эксплуатации (нагрузки, рельеф, интенсивность работы)
  Если техника используется в тяжелых условиях, например, на неровной местности, при повышенной влажности, запыленности или под продолжительными нагрузками, то необходимо выбирать вилки с повышенной прочностью и износостойкостью.

• Тип соединения (шлицевое, профильное, цилиндрическое)
  От типа соединения зависит надежность передачи крутящего момента и удобство монтажа.

• Шлицевые соединения гарантируют точность и прочность;

• Профильные вилки удобны для телескопических конструкций;

• Цилиндрические универсальны и просты в установке.
  Выбор должен соответствовать конструкции карданного вала и сопрягаемых узлов.

• Совместимость с другими элементами карданного вала
  Вилка должна соответствовать размерам крестовины, диаметру вала, типу трубы и другим параметрам. Несоответствие даже по одному из показателей приводит к люфтам, неправильной работе шарнира и ускоренному износу.

Дополнительно рекомендуется обращать внимание на:

• качество материала и обработки;

• отсутствие дефектов, точность геометрии;

• наличие антикоррозийного покрытия;

• производителя и соответствие стандартам;

• возможность обслуживания.

Неправильно подобранная вилка приводит к повышенному износу, вибрациям, перегрузке отдельных элементов и, как следствие, поломкам трансмиссии. В критических случаях это вызывает выход из строя не только карданного вала, но и дорогостоящих узлов техники.

Поэтому при выборе важно не только ориентироваться на цену, но и учитывать технические характеристики, условия эксплуатации и рекомендации специалистов.

Заключение

Вилки карданного вала — это важнейшие элементы, создающие надежную работу сельскохозяйственной техники.

Для долговечной и безопасной работы техники рекомендуется приобретать вилки карданного вала и другие комплектующие у проверенных поставщиков, таких как Агропоставка. Это гарантирует соответствие деталей техническим требованиям, их надежность и длительный срок службы.
