Варианты использования фрикционных предохранительных муфт карданного вала сельхозтехники

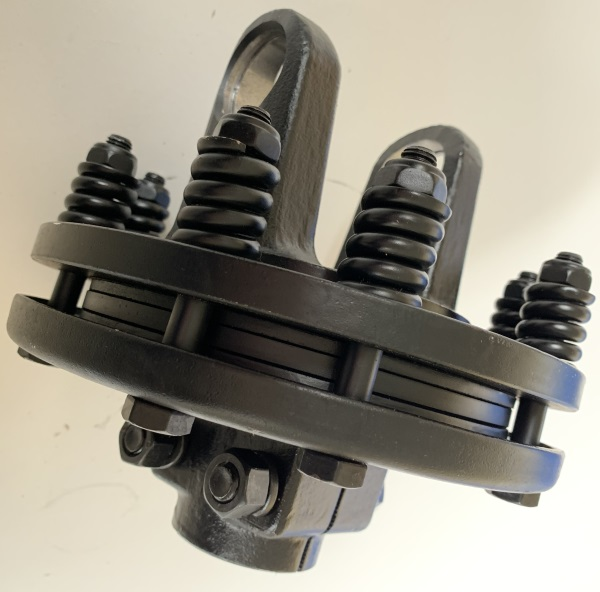

Фрикционная предохранительная муфта карданного вала представляет собой элемент трансмиссии сельскохозяйственных машин, предназначенный для защиты узлов и агрегатов от перегрузок. Она устанавливается в составе карданного вала, передающего крутящий момент от вала отбора мощности (ВОМ) трактора к рабочему оборудованию. Принцип работы детали основан на трении между специальными дисками.

В стандартной конструкции муфта включает в себя набор фрикционных дисков, прижимные пружины, корпус и ступицу, а также регулировочные элементы.

При нормальной работе крутящий момент передается через зажатые фрикционные диски. Когда нагрузка превышает заданный уровень, диски начинают проскальзывать, предотвращая передачу избыточного усилия на механизмы.

Функции предохранительной фрикционной муфты карданного вала

Фрикционные предохранительные муфты выполняют следующие задачи:

• Предотвращают поломки редукторов, валов и рабочих органов;

• Сглаживают резкие изменения крутящего момента;

• Уменьшают износ дорогостоящих компонентов;

• Предотвращают аварийные ситуации при заклинивании рабочих органов.

Варианты использования

Фрикционные предохранительные муфты карданного вала применяются в различных режимах работы техники и выполняют защитные функции в типовых эксплуатационных ситуациях:

1. Защита от перегрузок при работе. Муфта срабатывает при резком увеличении сопротивления вращению рабочих органов, например, при заклинивании шнека, жатки, молотильного барабана или редуктора. Причиной таких ситуаций становится попадание камней, металлических деталей, древесных остатков, либо работа на тяжёлых, неоднородных почвах.
В момент превышения установленного крутящего момента фрикционные диски проскальзывают, разрывая жесткую кинематическую связь. Это предотвращает критические нагрузки на валы, шестерни, цепные передачи и подшипники, тем самым снижая вероятность дорогостоящего ремонта и простоев техники.

2. Ограничение пиковых нагрузок при запуске. При включении вала отбора мощности и запуске агрегатов с повышенной инерцией возникает кратковременный скачок крутящего момента.
Фрикционная муфта в этот момент работает как демпфирующий элемент и допускает контролируемое проскальзывание, благодаря чему нагрузка на трансмиссию возрастает плавно, а не скачкообразно. Это необходимо для сохранения ресурса редукторов и карданных валов, а также для предотвращения деформаций и усталостных повреждений металла.

3. Снижение ударных нагрузок. В процессе эксплуатации сельхозтехника сталкивается с переменными условиями работы, например, плотными участками почвы, неровностями рельефа и случайными препятствиями. Это вызывает кратковременные ударные нагрузки на привод.
Фрикционная муфта частично гасит такие импульсы за счет проскальзывания дисков, выступая в роли механического амортизатора. Это снижает динамическую нагрузку на кинематическую цепь и предотвращает разрушение наиболее уязвимых элементов.

4. Работа при частых кратковременных перегрузках. Во многих видах техники нагрузка на привод носит переменный характер и регулярно выходит за номинальные значения на короткое время.
Фрикционные муфты подходят для таких условий, так как способны многократно срабатывать без потери работоспособности. Элементы создают непрерывность технологического процесса, избегая остановки оборудования и повышая общую производительность.

5. Использование в комбинированных решениях. В более сложных приводных системах применяются обгонно-фрикционные муфты, сочетающие в себе функции предохранительной и обгонной муфты.
Фрикционная часть защищает систему от перегрузок и пиковых нагрузок, а обгонная включает режим свободного хода при снижении или отключении привода. Это важно для механизмов с большой инерцией, где после остановки ВОМ рабочий орган продолжает вращаться.
Конструкция предотвращает передачу обратного крутящего момента на трактор, снижает износ трансмиссии и повышает безопасность эксплуатации.

Для карданного вала какой техники применяется фрикционная муфта

Фрикционные муфты карданного вала находят применение в различных типах сельскохозяйственной техники:

1. Почвообрабатывающая техника. Используются в плугах, культиваторах, боронах. При попадании камней или твердых препятствий муфта срабатывает, предотвращая повреждение рабочих органов.

2. Кормозаготовительная техника. Устанавливаются на косилки, пресс-подборщики, измельчители. Защищают механизмы при попадании посторонних предметов.

3. Посевные комплексы. Участвуют в работе приводов сеялок и защищают их от перегрузок при неравномерной нагрузке на почве.

4. Разбрасыватели и опрыскиватели. Предохраняют вращающиеся механизмы от заклинивания и перегрузок.

5. Техника для внесения удобрений. Муфты предотвращают повреждение дозирующих механизмов при слеживании или неравномерной подаче материала.

Особенности конструкции и работы

Особенность фрикционной предохранительной муфты заключается в точной регулировке момента срабатывания. Это достигается за счёт изменения усилия прижима фрикционных дисков с помощью пружинного механизма. В зависимости от конструкции применяются цилиндрические или тарельчатые (дисковые) пружины, а настройка выполняется регулировочными гайками или болтами.
Благодаря этому муфта адаптируется под конкретный тип оборудования, мощность трактора и условия эксплуатации.

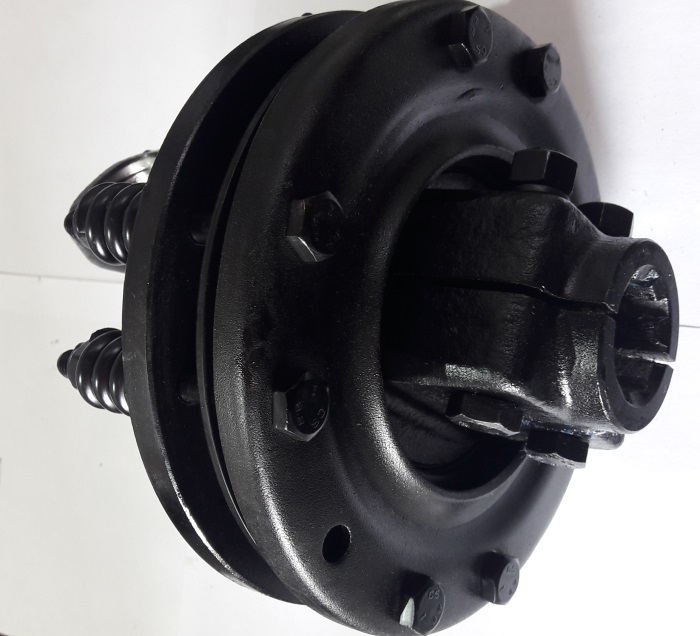

Конструктивно муфта представляет собой пакет чередующихся фрикционных и металлических дисков, заключенных в корпус. Часть дисков жёстко связана с ведущей половиной муфты, другая с ведомой. При сжатии пакета создается необходимое трение для передачи крутящего момента. В ряде моделей дополнительно используются защитные кожухи, предотвращающие попадание грязи и влаги, а также ограничители.

Принцип работы:

1. Нормальный режим. Фрикционные диски находятся под постоянным прижимным усилием и передают крутящий момент без проскальзывания.

2. Возникновение перегрузки. При превышении установленного значения крутящего момента сила трения становится недостаточной для жесткой передачи вращения, и начинается контролируемое проскальзывание дисков. Это ограничивает передаваемое усилие и защищает элементы трансмиссии.

3. Работа в режиме проскальзывания. Муфта может некоторое время работать в режиме частичного проскальзывания, сглаживая нагрузку и предотвращая мгновенные поломки. При этом часть энергии рассеивается в виде тепла.

4. Восстановление нормальной работы. После устранения причины перегрузки муфта автоматически возвращается в исходное состояние и продолжает передавать крутящий момент в штатном режиме.

Дополнительные особенности:

• Муфта рассчитана на повторяющиеся циклы срабатывания без необходимости замены деталей.

• Возможность настройки подходит для использования одной и той же модели муфты на разных типах техники при корректной регулировке.

• Обслуживание сводится к периодической проверке состояния фрикционных накладок, очистке и контролю усилия затяжки пружин.

• Конструкция рассчитана на рассеивание тепла, возникающего при проскальзывании, однако при длительных перегрузках требуется контроль, чтобы избежать перегрева и ускоренного износа дисков.

• Муфты устойчивы к воздействию пыли, влаги, перепадов температур и агрессивной среды, что делает их пригодными для эксплуатации в полевых условиях.

• Муфта интегрируется в карданный вал и не требует существенного изменения конструкции привода.

Таким образом, продуманная конструкция и адаптивный принцип работы делают фрикционную предохранительную муфту универсальным элементом защиты сельскохозяйственной техники.

Заключение

Фрикционная предохранительная муфта карданного вала считается важным элементом защиты сельскохозяйственной техники. Её применение снижает риск поломок, повышает надежность работы оборудования и сокращает затраты на ремонт и простои техники.
