Подбор предохранительной муфты карданного вала сельхозтехники

Сельскохозяйственная техника ежедневно работает в сложных условиях на полях с разной плотностью почвы, при переменных нагрузках и в контакте с природными препятствиями. Навесные и прицепные агрегаты выполняют большой объем работы, поэтому надежность элементов важна для непрерывной работы техники.

Карданный вал считается элементом передачи мощности в работе сельскохозяйственной техники. Деталь передает крутящий момент от вала отбора мощности трактора к косилкам, пресс-подборщикам, измельчителям, сеялкам, почвообрабатывающим и кормозаготовительным машинам. За счет работы карданного вала энергия двигателя передается на рабочие органы агрегата.

При попадании камней или других посторонних предметов в рабочий механизм, при работе на тяжелых или переувлажненных почвах, а также при заклинивании вращающихся элементов оборудования работа карданного вала выходит из строя, что приводит к повреждению деталей.

Чтобы предотвратить подобные поломки и защитить элементы трансмиссии от перегрузок, в конструкции привода применяется предохранительная муфта карданного вала. Это механическое устройство, устанавливаемое в приводе карданного вала и предназначенное для защиты трансмиссии от перегрузок.

Предохранительная муфта ограничивает или отключает передачу крутящего момента при превышении допустимых нагрузок.

Принцип работы предохранительной муфты

Принцип работы предохранительной муфты заключается в контроле и ограничении передаваемого крутящего момента.

В зависимости от конструкции муфта работает следующим образом:

1. Отключение привода при превышении заданного момента.

2. Пробуксовка между фрикционными элементами.

3. Механическое разрушение предохранительного элемента (например, срезного болта).

4. Свободное вращение в одном направлении.

Порог срабатывания муфты подбирается таким образом, чтобы она срабатывала раньше, чем возникнет повреждение трансмиссии.

Виды предохранительных муфт карданного вала

На рынке сельскохозяйственных запчастей используется несколько типов предохранительных муфт, каждая из которых предназначена для определенных условий эксплуатации.

Автоматические кулачковые отключающие муфты

Автоматические кулачковые муфты предназначены для быстрого отключения передачи крутящего момента при перегрузке.

Внутри муфты расположены кулачковые элементы. При превышении заданного момента кулачки выходят из зацепления, и привод автоматически размыкается.

После устранения причины перегрузки муфта самостоятельно возвращается в рабочее положение.

Преимущества:

• надежная защита трансмиссии

• автоматическое восстановление работы

• точность срабатывания

Чаще всего применяются на технике с переменными нагрузками.

Звездчато-храповые (кулачковые) муфты карданного вала

Звездчато-храповые муфты создают прерывистую передачу момента при перегрузке.

Принцип работы построен на том, что при нормальной нагрузке кулачки находятся в зацеплении, при перегрузке происходит проскальзывание с характерными щелчками. При этом момент передается частично, снижая нагрузку.

Особенности:

• износостойкость

• простая конструкция

• возможность работы при частых перегрузках

Муфты часто используются на почвообрабатывающей и кормозаготовительной технике.

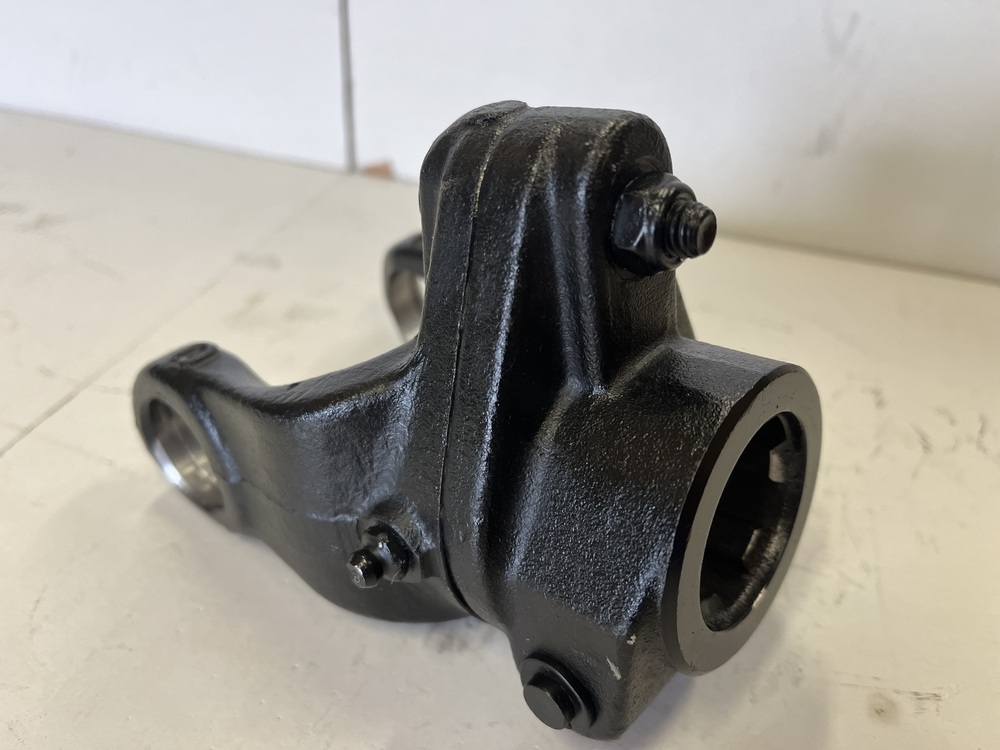

Муфты со срезным болтом под крестовину

Муфта со срезным болтом считается простым и распространенным видом защиты работы карданного вала.

Принцип работы основан на использовании специального болта, который срезается при превышении допустимого крутящего момента, прекращая работу механизма. После срабатывания муфты устранить причину перегрузки и установить новый болт.

Преимущества:

• низкая стоимость

• простота конструкции

• надежность

Обгонно-фрикционные муфты карданного вала

Обгонно-фрикционные муфты предотвращают передачу обратной нагрузки на трактор, совмещая функции защиты от перегрузки и свободного вращения рабочего агрегата.

Принцип работы основан на том, что фрикционный механизм ограничивает крутящий момент, а обгонная часть помогает агрегату вращаться по инерции быстрее карданного вала.

Механизм подходит для косилок, измельчителей и инерционных механизмов.

Фрикционные муфты карданного вала

Фрикционные муфты защищают привод за счет контролируемого проскальзывания фрикционных дисков.

Конструкция включает пакет фрикционных дисков, пружины и регулировочный механизм. При перегрузке диски начинают пробуксовывать, а крутящий момент ограничивается.

Преимущества:

• плавная защита

• отсутствие резких остановок

• регулировка момента срабатывания

Фрикционные муфты применяются на почвообрабатывающей и кормозаготовительной технике.

На что обращать внимание при подборе предохранительной муфты

Неподходящая муфта карданного вала может либо часто срабатывать и останавливать работу агрегата, либо, наоборот, не предоставлять необходимую защиту при перегрузках.

Чтобы система защиты работала правильно, при выборе муфты необходимо учитывать следующие технические параметры и условия эксплуатации.

1. Крутящий момент

Номинальный крутящий момент передается через карданный вал. Муфта должна быть рассчитана на такой уровень нагрузки, при котором она непрерывно работает в нормальном режиме, срабатывает при опасном превышении нагрузки и защищает элементы трансмиссии от повреждений.

Если муфта рассчитана на слишком низкий момент, она будет часто срабатывать даже при нормальной работе оборудования. Это приведет к частым остановкам агрегата и снижению производительности.

Если же муфта рассчитана на слишком высокий момент, она может не сработать при перегрузке, повышая риск повреждения карданного вала, редуктора или других элементов привода.

Важно подбирать муфту с учетом рабочего диапазона нагрузок конкретного агрегата.

2. Тип сельскохозяйственного агрегата

Разные виды сельскохозяйственных машин работают в различных условиях и создают разный характер нагрузки на привод. Поэтому для разных агрегатов используются разные типы предохранительных муфт.

Например:

• косилки часто требуют установки обгонных или фрикционных муфт, так как режущие механизмы обладают повышенной инерцией и продолжают вращение после отключения привода;

• пресс-подборщики обычно оснащаются фрикционными или кулачковыми муфтами, которые защищают механизм при резких перегрузках;

• почвообрабатывающая техника (фрезы, культиваторы, бороны) чаще комплектуется храповыми или фрикционными муфтами, так как при работе возможны частые перегрузки из-за камней или плотной почвы;

• измельчители и кормозаготовительная техника требуют надежной защиты от внезапных заклиниваний рабочих органов.

3. Тип карданного вала

Предохранительная муфта должна соответствовать конструкции карданного вала, на который она устанавливается.

При подборе необходимо учитывать следующие технические характеристики:

• размер крестовины карданного вала;

• тип и конструкцию вилки;

• диаметр и профиль вала (например, лимонный, треугольный, шлицевой и др.);

• тип соединения с валом отбора мощности;

• стандарт карданного соединения (PTO).

Несоответствие хотя бы одного из этих параметров приводит к сложностям при установке или неправильной работе муфты. Поэтому перед покупкой рекомендуется уточнить характеристики карданного вала или модель техники.

4. Частота и характер перегрузок

Условия работы сельскохозяйственной техники различаются в зависимости от региона, типа почвы и выполняемых задач.

Если агрегат работает на тяжелых или каменистых почвах, в условиях повышенной вероятности попадания посторонних предметов и при часто меняющихся нагрузках, то лучше выбирать муфты, рассчитанные на многократное срабатывание.

К таким относятся:

• автоматические кулачковые муфты;

• фрикционные муфты;

• звездчато-храповые муфты.

Элементы способны многократно ограничивать нагрузку без необходимости замены деталей, что важно при продолжительной эксплуатации техники.

Муфты со срезным болтом, напротив, подходят для условий, где перегрузки происходят редко, поскольку после срабатывания требуется замена болта.

5. Мощность трактора

При выборе предохранительной муфты необходимо учитывать:

• мощность двигателя;

• номинальные обороты ВОМ (например, 540 или 1000 об/мин);

• максимально передаваемый крутящий момент.

Муфта должна соответствовать необходимым параметрам, чтобы работать в нужном режиме. Если установить муфту, не рассчитанную на мощность трактора, это может привести к ускоренному износу деталейя, некорректному срабатыванию защиты и повреждению элементов трансмиссии.

Заключение

Предохранительная муфта карданного вала — это ключевой элемент защиты трансмиссии сельскохозяйственной техники. Она помогает избежать перегрузок, продлевает срок службы карданного вала и редукторов, снижает риск дорогостоящих поломок и простоев на поле.

Хотя в теории некоторые агрегаты могут работать без предохранительной муфты, на практике обходиться без нее крайне нежелательно. Любая резкая перегрузка или заклинивание оборудования приводит к поломке карданного вала, редуктора или ВОМ трактора.

При выборе муфты важно учитывать:

• тип сельскохозяйственного агрегата;


• номинальный крутящий момент;


• конструкцию карданного вала;


• условия эксплуатации техники.

Правильный подбор муфты требует грамотного подхода и консультации специалистов. Компания Агропоставка готова помочь с выбором подходящей предохранительной муфты для конкретного вида сельхозтехники, учитывая технические параметры и особенности эксплуатации.
