Как ухаживать за карданным валом для сельхозтехники

1 апр 2026

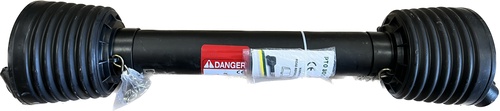

Карданный вал 1 серии Карданный вал представляет собой важный элемент трансмиссии сельскохозяйственной техники для передачи крутящего момента от двигателя или вала отбора мощности (ВОМ) к рабочим агрегатам. Исправность карданного вала влияет на результативность работы техники и безопасность эксплуатации.

В сельхозтехнике карданные валы используются для подключения навесного и прицепного оборудования, например, косилок, пресс-подборщиков, сеялок, опрыскивателей и других агрегатов. Они помогают передавать энергию от трактора к рабочему механизму даже при неровностях рельефа и движении.

Элементы карданного вала

Карданный вал состоит из компонентов, каждый из которых выполняет важную функцию в передаче крутящего момента для надежной работы техники:

Трубчатый вал

Несущая часть конструкции, представляющая собой прочную металлическую трубу. Через нее передается крутящий момент от источника энергии к рабочему агрегату. Трубчатый вал обладает повышенной прочностью и устойчивостью к скручиванию, так как испытывает нагрузки во время работы. Важно, чтобы он был правильно отбалансирован, так как это снижает вибрации и предотвращает преждевременный износ других элементов.

Карданные шарниры (крестовины)

Крестовины — это шарнирные соединения, помогающие валу передавать вращение под углом. Шарниры состоят из крестовины и игольчатых подшипников, создающих плавное вращение. Благодаря элементам карданный вал работает при изменении положения агрегатов относительно друг друга (например, при движении по неровной поверхности).

Вилки (фланцы)

Вилки предназначены для соединения карданного вала с валом отбора мощности трактора и входным валом агрегата. Элементы имеют различную конструкцию под шлицевое соединение или фланцевое крепление для надежной фиксации и передачи вращения без проскальзывания.

Шлицевое соединение

Элемент помогает карданному валу изменять длину в процессе работы. Это важно при движении техники, когда расстояние между трактором и агрегатом меняется. Шлицевое соединение состоит из внутреннего и наружного шлицевых валов, которые входят друг в друга. Оно должно свободно перемещаться, но при этом сохранять надежную передачу крутящего момента. Загрязнение или отсутствие смазки приводят к заклиниванию.

Защитный кожух

Кожух защищает карданный вал от попадания грязи, пыли и влаги, а также гарантирует безопасность оператора. Вращающийся кардан представляет серьёзную опасность, поэтому кожух должен быть всегда установлен и исправен. Элемент изготавливается из прочного пластика и включает в себя дополнительные защитные элементы, такие как цепочки для фиксации от проворачивания.

Муфта (предохранительная или обгонная)

Муфта служит для защиты техники от перегрузок.

Предохранительная муфта срабатывает при превышении допустимого крутящего момента, предотвращая повреждение трансмиссии.
Обгонная муфта помогает валу свободно вращаться в одном направлении, что важно для агрегатов с инерционным вращением (например, косилок).

Использование муфт повышает надежность работы техники и снижает риск дорогостоящих поломок.

Каждая деталь карданного вала важна для работы техники, и только их совместная и исправная работа гарантирует безопасную эксплуатацию сельскохозяйственной техники.

Как ухаживать за карданным валом

Правильный уход за карданным валом продлевает срок его службы, снижает риск аварий и гарантирует стабильную работу сельскохозяйственной техники. Обслуживание должно проводиться регулярно и с учетом условий эксплуатации.

1. Регулярная смазка

Карданные шарниры (крестовины) и шлицевые соединения нуждаются в регулярной смазке, так как работают под нагрузкой и трением.

Используйте только рекомендованные производителем смазочные материалы. Чаще всего это литиевые или универсальные пластичные смазки.
Смазку следует подавать через пресс-масленки до появления свежей смазки из уплотнений. Это гарантирует вытеснение грязи и влаги.
Интервал обслуживания обычно составляет каждые 8–10 часов работы, но при тяжелых условиях, включающих пыль, влагу и повышенные нагрузки, смазывать нужно чаще.
Особое внимание уделяйте равномерности смазки, так как её недостаток приводит к перегреву и быстрому износу.

2. Проверка состояния крестовин

Крестовины испытывают максимальные нагрузки, поэтому их состояние нужно контролировать особенно тщательно.

Проверяйте наличие люфта, проворачивая вал вручную. Любые стуки или заедания недопустимы.
Осматривайте уплотнения подшипников, так как поврежденные пыльники пропускают грязь и влагу.
Следите за появлением ржавчины или перегрева.
При первых признаках износа крестовину лучше заменить, так как ремонт на ранней стадии обходится дешевле, чем устранение последствий поломки.

3. Осмотр защитного кожуха

Защитный кожух представляет собой элемент для сохранности механизма.

Убедитесь, что кожух не имеет трещин, сколов и деформаций.
Проверьте, что он свободно вращается независимо от вала, если это предусмотрено конструкцией.
Фиксирующие цепочки или крепления должны быть на месте и исправны.
Никогда не используйте карданный вал без кожуха, так как это одна из самых частых причин травматизма.

4. Контроль шлицевого соединения

Шлицевое соединение предназначено для изменения длины карданного вала при движении техники.

Проверяйте плавность хода. Соединение должно легко сдвигаться без заеданий.
Регулярно очищайте шлицы от грязи, пыли и старой смазки.
Наносите свежую смазку равномерно по всей поверхности.
Следите за износом, так как сильный люфт приводит к ударам, вибрациям и разрушению соединения.
При длительном хранении рекомендуется разъединять и смазывать шлицевые части отдельно.

5. Проверка креплений

Надежность соединений влияет на безопасность эксплуатации.

Регулярно проверяйте затяжку болтов, гаек и фиксирующих элементов.
Обращайте внимание на штифты и замковые устройства, которые должны быть целыми и правильно установлены.
Ослабленные соединения вызывают биение вала, что ускоряет износ и приводит к аварии.
При необходимости используйте фиксирующие составы, например, резьбовые фиксаторы.

6. Очистка от загрязнений

После каждой смены очищайте вал от земли, пыли, травы и растительных остатков.
Особое внимание уделяйте зонам шарниров и шлицев, так как там чаще всего скапливается грязь.
При сильных загрязнениях допускается промывка водой, но после этого необходимо тщательно просушить и смазать элементы.
Не допускайте длительного воздействия влаги, так как это приводит к коррозии.

7. Контроль вибраций и посторонних шумов

Во время работы важно обращать внимание на поведение карданного вала. Появление вибраций, стуков или нехарактерных шумов свидетельствует о неисправности. Причинами могут быть разбалансировка, износ крестовин, повреждение вала или ослабление креплений. При обнаружении таких признаков работу следует немедленно прекратить и провести диагностику.

8. Правильная эксплуатация

Даже самый надежный карданный вал быстро выйдет из строя при неправильном использовании.

Не превышайте допустимые углы работы шарниров.
Избегайте резких включений и перегрузок.
Подбирайте вал строго по мощности и типу техники.
Следите за правильной длиной кардана, так как слишком длинный или короткий вал работает с перегрузками.

Заключение

От работы карданного вала зависит стабильность работы навесного оборудования. Регулярное техническое обслуживание, своевременная диагностика и соблюдение правил эксплуатации помогают избежать дорогостоящих ремонтов и продлить срок службы как самого вала, так и всей техники в целом.

Не менее важным фактором считается качество самого оборудования. Даже при правильном уходе ненадежные или некачественные комплектующие быстро выходят из строя. Поэтому при выборе карданных валов и сельхозтехники в целом рекомендуется отдавать предпочтение проверенным поставщикам, таким как компания «Агропоставка», которые гарантируют надежность, соответствие стандартам и длительный срок эксплуатации продукции.
