Функции защитного кожуха карданного вала

Карданный вал представляет собой важнейший элемент трансмиссии сельскохозяйственной техники, передающий крутящий момент от двигателя или вала отбора мощности (ВОМ) к рабочим агрегатам. Без него невозможно функционирование большинства навесных и прицепных орудий, таких как косилки, пресс-подборщики, разбрасыватели и другие машины.

Карданный вал передает вращение между узлами, расположенными под углом друг к другу и находящимися в движении относительно друг друга.

Задачи карданного вала:

• передача крутящего момента от ВОМ трактора к рабочему оборудованию;

• компенсация угловых и осевых смещений;

• создание работы навесных механизмов.

Элементы карданного вала

Карданный вал состоит из следующих компонентов:

• крестовины (шарниры), создающие подвижность соединения;

• телескопические трубы (внутренняя и наружная), изменяющие длину вала;

• вилки и фланцы для соединения с техникой;

• защитный кожух.

Каждый из элементов выполняет свою функцию, однако особое внимание следует уделить защитному кожуху.

Роль защитного кожуха карданного вала сельхозтехники

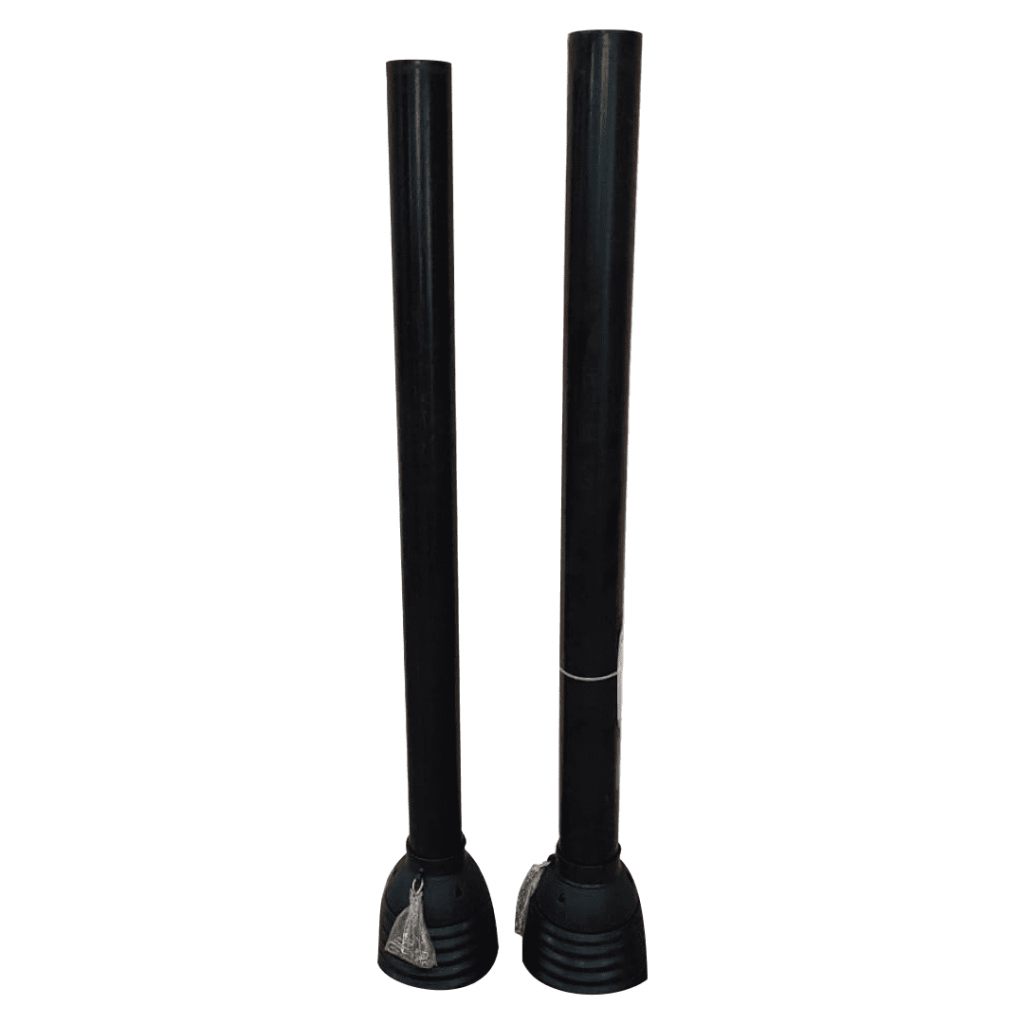

Защитный кожух карданного вала представляет собой внешний элемент, закрывающий вращающиеся части вала. Несмотря на кажущуюся простоту, он важен для безопасности оператора и сохранности работоспособности трансмиссии.

Конструктивно кожух представляет собой систему из нескольких взаимосвязанных элементов, которые образуют надежный защитный контур вокруг карданного вала. Чаще всего он состоит из двух телескопических труб (внутренней и наружной), выполненных из прочного пластика или композитных материалов, устойчивых к ударам, ультрафиолету и перепадам температур. Конструкция предназначена для изменения длины вместе с валом при работе техники, не ограничивая его подвижность.

Дополнительно кожух оснащается:

• защитными конусами, которые закрывают наиболее опасные зоны в местах соединения с трактором и агрегатом;

• подшипниковыми узлами или втулками, создающими свободное вращение вала внутри кожуха, предотвращая его заклинивание;

• фиксирующими цепочками, которые не дают кожуху вращаться вместе с валом, удерживая его в неподвижном положении;

• крепежными элементами, создающими надежную фиксацию конструкции.

Важно понимать, что защитный кожух выполняет не только пассивную функцию «экрана», но и активно участвует в создании корректной работы карданной передачи. Он снижает воздействие внешней среды на узлы вала, помогает сохранить смазку в рабочих соединениях и уменьшает вероятность преждевременного износа.

Кроме того, кожух служит индикатором технического состояния карданного вала. Его повреждения или деформация сигнализируют о возможных проблемах в работе самой передачи, например, о перекосах, вибрациях или неправильной установке.

Функции защитного кожуха

Защитный кожух карданного вала выполняет функции, влияющие на безопасность эксплуатации техники и срок службы ее узлов.

Гарантия безопасности оператора

Главная функцией выступает защита людей от контакта с вращающимися элементами карданного вала. Во время работы вал вращается со скоростью в сотни оборотов в минуту, создавая зону повышенной опасности.

Без защитного кожуха даже кратковременный контакт приводит к серьезным травмам. Кожух полностью изолирует вращающиеся части, формируя физический барьер между механизмом и оператором. Дополнительно фиксация кожуха с помощью цепочек предотвращает его проворачивание, что делает защиту еще более надежной.

Защита от загрязнений

Сельскохозяйственная техника работает в сложных условиях с пылью, грязью, влагой, остатками растений, удобрениями. Все это попадает на элементы карданного вала, вызывая ускоренный износ.

Защитный кожух:

• препятствует попаданию абразивных частиц на крестовины и шлицевые соединения;

• снижает воздействие влаги, уменьшая риск коррозии;

• защищает смазочные материалы от вымывания и загрязнения.

Благодаря этому уменьшается частота обслуживания и увеличивается ресурс карданного вала.

Снижение риска механических повреждений

Во время работы техника может сталкиваться с камнями, ветками, элементами почвы и другими препятствиями. Без защиты эти воздействия напрямую приходились бы на карданный вал.

Кожух принимает на себя внешние удары и нагрузки, выполняя роль своеобразного буфера. Он защищает вал от деформации, снижает вероятность повреждения шарниров и соединений, уменьшает риск выхода из строя дорогостоящих компонентов.

Даже при частичном повреждении кожуха сам вал зачастую остается в рабочем состоянии, что позволяет избежать более серьезного ремонта.

Стабилизация и корректная работа системы

Защитный кожух — это элемент, влияющий на стабильность работы передачи.

Некоторые модели оснащаются подшипниками или скользящими втулками, создающими плавное вращение вала внутри кожуха и фиксирующими устройствами, удерживающими кожух в неподвижном состоянии относительно техники.

Это предотвращает вращение кожуха вместе с валом, появление дополнительной вибрации и избыточные нагрузки на крепления и соединения.

В результате создается более ровная и безопасная работа карданной передачи, особенно при длительной эксплуатации.

Помимо основных задач, защитный кожух также:

• снижает уровень шума и вибраций;

• улучшает внешний вид и «завершенность» конструкции;

• служит дополнительным визуальным индикатором состояния узла (трещины, износ, деформация сигнализируют о необходимости проверки).

Защитный кожух выполняет комплексную функцию, включая предотвращение травм, защиту механики и повышение надежности системы. Игнорирование его состояния или эксплуатация без него увеличивает риски и приводит к ускоренному износу оборудования.

С чем соединяется защитный кожух

Защитный кожух карданного вала не является полностью автономной деталью, он представляет собой часть единой системы, тесно связанной как с самим валом, так и с элементами трактора и навесного оборудования. От правильности его соединения и фиксации зависит выполнение защитных функций.

В конструкции карданной передачи кожух взаимодействует сразу с несколькими узлами:

Крепление к корпусу карданного вала

Основой для кожуха служит сам карданный вал. Защитные трубы надеваются на вал и повторяют его конструкцию, включая телескопическую часть.

При этом:

• кожух состоит из двух частей (внутренней и внешней), которые двигаются вместе с валом при изменении длины;

• он не жестко закреплен на валу, а свободно «обволакивает» его, не препятствуя вращению внутренних элементов;

• за счет внутренних втулок или подшипников создается минимальное трение и плавное движение.

Таким образом, кожух следует за всеми изменениями положения карданного вала, не мешая его работе.

Фиксация к трактору и агрегату

Чтобы кожух выполнял свою главную функцию защиты, он не должен вращаться вместе с валом. Для этого предусмотрена система фиксации.

Обычно используются цепочки безопасности, закрепляемые с обеих сторон, специальные держатели или кронштейны, предусмотренные конструкцией техники.

Один конец кожуха фиксируется к трактору (в районе ВОМ), второй к сельхозорудию. Это создает устойчивое положение кожуха относительно техники.

Важно, чтобы:

• цепочки были правильно натянуты, не провисали, но и не ограничивали движение;

• точки крепления были надежными и не имели люфта;

• фиксация сохранялась при любых рабочих положениях агрегата.

Взаимодействие с защитными конусами

Особое внимание уделяется местам соединения карданного вала с трактором и агрегатом, так как это наиболее опасные зоны с точки зрения травматизма.

Здесь кожух дополняется защитными конусами, которые перекрывают открытые участки шарниров и вилок, создают плавный переход от кожуха к узлам крепления и исключают доступ к вращающимся соединениям.

Конусы жестко или полужестко соединяются с основным кожухом, образуя непрерывную защитную оболочку. При этом они также должны сохранять неподвижность относительно внешней среды.

Связь с внутренними элементами кожуха

Хотя кожух не соединяется напрямую с вращающимися частями вала, внутри него находятся направляющие втулки, подшипниковые узлы и стопорные кольца.

Эти детали создают правильное положение кожуха, его соосность с валом и долговечность эксплуатации.

В итоге защитный кожух представляет собой интегрированный элемент системы, который одновременно взаимодействует с карданным валом, трактором и навесным оборудованием.

Как проверять исправность кожуха

Регулярная проверка защитного кожуха считается обязательной процедурой для безопасной эксплуатации техники. Обратите внимание на следующие моменты:

• отсутствие трещин и сколов на поверхности;

• целостность креплений и фиксаторов;

• свободное вращение вала внутри кожуха;

• наличие и исправность защитных цепочек;

• отсутствие деформаций, мешающих работе.

Если кожух поврежден или отсутствует, эксплуатация карданного вала категорически не рекомендуется.

Как часто нужно заменять кожух

Срок службы защитного кожуха зависит от условий эксплуатации, однако есть общие рекомендации:

• проводить осмотр перед каждым использованием техники;

• при обнаружении повреждений заменять немедленно;

• в среднем, при продолжительной эксплуатации, кожух рекомендуется менять каждые 2–3 сезона;

• при работе в тяжелых условиях, включающих грязь, камни, повышенную влажность, рекомендуется заменять кожух чаще.

Вывод

Защитный кожух карданного вала — это полноценный элемент системы, от которого зависят безопасность оператора и надежность работы сельскохозяйственной техники. Его состояние влияет не только на защиту от травм, но и на сохранность самого карданного вала, снижая износ и предотвращая повреждения.

Своевременная диагностика, регулярное обслуживание и замена кожуха при первых признаках износа помогают избежать серьезных поломок и простоев в работе.

Не менее важно использовать надежные комплектующие. При выборе запчастей стоит отдавать предпочтение проверенным поставщикам, таким как «Агропоставка», которые предлагают надежную продукцию, соответствующую требованиям безопасности и эксплуатации. Это гарантирует долгий срок службы техники и уверенность в ее бесперебойной работе.
