Конструкция муфты под крестовину: элементы и принцип работы

Муфта под крестовину — это механическое соединение, предназначенное для передачи крутящего момента между валами с возможностью компенсации небольших смещений и вибраций. Элементы применяются в промышленном оборудовании, насосных установках, редукторах, сельскохозяйственной технике и приводных системах различного назначения.

Благодаря простой конструкции и надежности крестовинные муфты остаются востребованными в механизмах, работающих под постоянными нагрузками.

Элементы муфты под крестовину

Конструкция муфты под крестовину состоит из взаимосвязанных элементов, которые создают передачу крутящего момента.

Полумуфты

Полумуфты выступают основой конструкции и устанавливаются на концах соединяемых валов. Элементы служат промежуточным звеном между валом и крестовиной, принимая и передавая вращательное движение.

Полумуфты изготавливаются из конструкционной стали, чугуна и легированных сплавов для тяжелых условий эксплуатации.

Выбор материала зависит от условий работы оборудования, уровня нагрузок и частоты вращения валов.

На внутренней части полумуфт располагаются посадочные отверстия под вал. Для надежной фиксации используются шпоночные соединения, шлицевые посадки, зажимные механизмы и стопорные элементы.

Наружная часть полумуфты имеет специальные пазы или отверстия, в которые устанавливается крестовина. Геометрия посадочных мест должна быть максимально точной, поскольку даже небольшое отклонение приводит к вибрациям, ускоренному износу и разбалансировке механизма.

Функции полумуфт:

• передача крутящего момента;

• фиксация соединения валов;

• удержание крестовины в рабочем положении;

• частичная компенсация нагрузок при запуске оборудования.

В промышленных системах полумуфты нередко подвергаются дополнительной термообработке, повышающей их устойчивость к ударным и циклическим нагрузкам.

Крестовина

Крестовина считается главным рабочим элементом муфты, поскольку через нее передается усилие между двумя полумуфтами.

Конструктивно крестовина представляет собой деталь с несколькими рабочими выступами, расположенными под углом друг к другу. Форма помогает равномерно распределять нагрузку и передавать вращение даже при небольших перекосах валов.

В зависимости от условий эксплуатации крестовины имеют:

• полностью металлическое исполнение;

• усиленную конструкцию для высоких нагрузок;

• эластичные вставки;

• комбинированные демпфирующие элементы.

Металлические крестовины отличаются прочностью и используются в тяжелом промышленном оборудовании. Модели с эластичными элементами дополнительно снижают уровень вибрации и смягчают ударные нагрузки при запуске и остановке механизмов.

Во время работы крестовина испытывает давление, переменные нагрузки, вибрационное воздействие и трение в местах контакта.

Поэтому эта деталь чаще всего подвергается износу и требует периодического контроля состояния.

Признаки износа крестовины:

• появление люфта;

• вибрация оборудования;

• посторонние шумы;

• неравномерное вращение валов;

• перегрев соединения.

Замена крестовины помогает избежать повреждения более дорогостоящих элементов привода.

Средний болт

Средний болт выполняет важную фиксирующую функцию в конструкции муфты. Он соединяет элементы между собой для правильного положения крестовины относительно полумуфт.

Задачи среднего болта:

• предотвращение осевого смещения деталей;

• поддержание жесткости соединения;

• стабилизация работы муфты;

• сохранение точной геометрии конструкции.

При работе оборудования болт подвергается механическим нагрузкам, поэтому для его изготовления используются прочные марки стали с повышенной устойчивостью к растяжению и усталостным деформациям.

Для повышения надежности крепления применяются стопорные гайки, пружинные шайбы, резьбовые фиксаторы и специальные антивибрационные элементы.

Особое значение имеет правильная затяжка крепежа. Недостаточное усилие приводит к появлению люфта, а чрезмерная затяжка к деформации деталей и ускоренному износу.

Во время технического обслуживания рекомендуется регулярно проверять состояние резьбы, наличие трещин, степень затяжки и следы коррозии или перегрева.

Даже небольшой дефект крепежного элемента нарушает работу муфты.

Втулки и подшипниковые элементы

В некоторых конструкциях дополнительно используются втулки, вкладыши или подшипниковые элементы. Их основная задача — снижение трения между движущимися деталями и уменьшение механического износа.

Элементы востребованы при повышенных скоростях вращения, в условиях непрерывной работы, при усиленных нагрузках, а также в оборудовании с интенсивной вибрацией.

Втулки изготавливаются из бронзы, латуни, композитных материалов и износостойких полимеров.

Подшипниковые элементы создают более плавную работу механизма и снижают потери энергии при передаче вращения.

Использование дополнительных антифрикционных деталей помогает:

• продлить срок службы муфты;

• уменьшить нагрев конструкции;

• повысить плавность работы;

• сократить затраты на обслуживание оборудования.

Для непрерывной работы элементов большое значение имеет правильная смазка. Недостаток смазочного материала приводит к перегреву, ускоренному износу и разрушению контактных поверхностей.

Принцип работы муфты под крестовину

Работа муфты под крестовину основана на передаче вращательного движения и крутящего момента от ведущего вала к ведомому через промежуточный соединительный элемент — крестовину. Конструкция гарантирует надежную работу привода даже при наличии небольших отклонений в соосности валов и переменных механических нагрузках.

Главная особенность крестовинной муфты заключается в том, что она не только соединяет два вала, но и частично компенсирует динамические воздействия, возникающие во время работы оборудования.

Как происходит передача вращения

Во время запуска механизма ведущий вал начинает вращение и передает крутящий момент первой полумуфте, закрепленной на его конце. Далее усилие последовательно проходит через все элементы соединения.

Работы муфты можно разделить на следующие этапы:

1. Вращение ведущего вала
   Приводной вал получает вращение от двигателя, редуктора или другого источника механической энергии.

2. Передача усилия на первую полумуфту
   Полумуфта жестко закреплена на валу и начинает вращаться вместе с ним без проскальзывания.

3. Работа крестовины
   Вращение передается на крестовину, которая соединяет обе полумуфты. Элемент принимает основную механическую нагрузку и перераспределяет усилие между соединяемыми валами.

4. Передача крутящего момента второй полумуфте
   Крестовина воздействует на вторую полумуфту, заставляя ее вращаться синхронно с ведущей частью конструкции.

5. Вращение ведомого вала
   Ведомый вал получает необходимое вращательное движение и передает его далее по механизму.

Компенсация перекосов валов

На практике добиться точной соосности валов практически невозможно. Во время работы оборудования возникают небольшие угловые отклонения, радиальные смещения, осевые подвижки и вибрационные колебания.

Муфта под крестовину помогает частично компенсировать отклонения без существенной потери результата передачи вращения.

Крестовина создает подвижность соединения, благодаря чему нагрузка распределяется более равномерно. Это снижает риск повреждения валов, подшипников и других элементов привода.

Снижение ударных нагрузок

При запуске оборудования, резком изменении скорости или остановке механизма в приводной системе возникают ударные нагрузки. Если соединение слишком жесткое, такие нагрузки приводят к деформации деталей, ускоренному износу, разрушению крепежных элементов и появлению трещин в металле.

Крестовинная муфта частично гасит возникающие удары и снижает уровень механического напряжения. Особенно это проявляется в конструкциях с эластичными вставками или демпфирующими элементами.

Благодаря этому оборудование работает более плавно, а срок службы соединения увеличивается.

Уменьшение вибрации

Во время вращения валов даже небольшие отклонения или дисбаланс вызывают вибрации. Муфта под крестовину помогает уменьшить передачу вибрационных колебаний между узлами оборудования.

Это важно для:

• высокооборотистых механизмов;

• насосного оборудования;

• компрессоров;

• станков;

• конвейерных систем.

Работа при переменных нагрузках

Крестовинные муфты подходят для оборудования, которое работает в условиях неравномерных или циклических нагрузок. Конструкция способна выдерживать частые пуски и остановки, изменение скорости вращения, кратковременные перегрузки и продолжительную непрерывную работу.

За счет прочной конструкции и равномерного распределения усилия муфта сохраняет стабильность работы даже в тяжелых условиях эксплуатации.

Значение правильной установки

Работа муфты зависит от качества монтажа. Даже надежная конструкция не сможет полноценно выполнять функции при неправильной центровке валов, недостаточной затяжке крепежа, перекосе полумуфт и отсутствии смазки.

Нарушение условий установки приводит к повышенному износу крестовины, появлению вибраций и сокращению срока службы оборудования.

Поэтому при монтаже важно соблюдать технические требования производителя и регулярно проводить техническое обслуживание соединения.

Преимущества конструкции

Муфты под крестовину получили распространение благодаря ряду преимуществ:

• надежная конструкция;

• ремонтопригодность;

• устойчивость к нагрузкам;

• длительный срок службы;

• работа в тяжелых условиях эксплуатации.

Кроме того, при износе чаще всего требуется замена только крестовины, а не всей муфты полностью, что снижает затраты на обслуживание оборудования.

Где применяются крестовинные муфты

Соединения используются в различных отраслях промышленности:

• машиностроение;

• металлургия;

• сельскохозяйственная техника;

• насосное оборудование;

• конвейерные системы;

• редукторы и приводы.

Особенно востребованы муфты под крестовину в механизмах, где важны надежность и устойчивость к постоянным нагрузкам.

Заключение

Муфта под крестовину — это эффективное решение для передачи крутящего момента между валами. Ее конструкция сочетает простоту, надежность и способность компенсировать небольшие несоосности оборудования.

Правильный выбор муфты, обслуживание и контроль состояния крестовины помогают продлить срок эксплуатации приводной системы и снизить вероятность аварийных остановок оборудования.

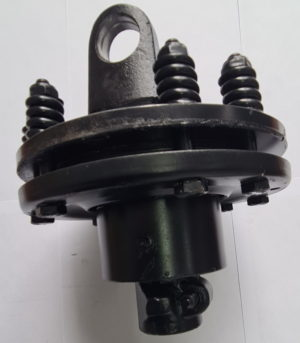

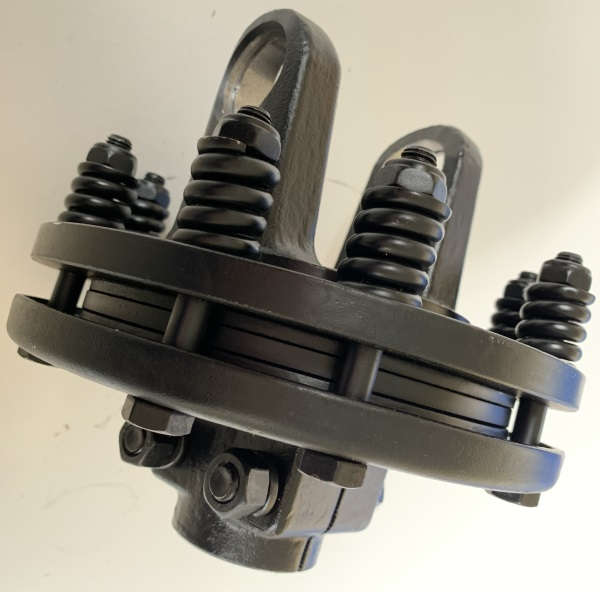

Компания Агропоставка осуществляет поставку и ремонт муфт карданного вала для сельскохозяйственной техники. Благодаря наличию склада большинство деталей и комплектующих всегда доступны в наличии.
