Как заменить карданный вал сельхозтехники

Карданный вал считается элементом трансмиссии сельскохозяйственной техники, передающим крутящий момент от источника энергии к рабочим узлам. Деталь передает вращение в условиях, где оси агрегатов находятся под углом друг к другу и изменяют положение в процессе работы. Благодаря этому сельхозтехника сохраняет функциональность даже при движении по неровному рельефу или при изменении положения навесного оборудования.

Карданный вал соединяет вал отбора мощности (ВОМ) трактора или другого тягового агрегата с исполнительными механизмами. Его конструкция, как правило, включает трубчатый вал, шарниры (крестовины), шлицевые соединения и защитные кожухи. Конструкция передает вращение и компенсирует угловые и осевые смещения между соединенными узлами, что важно при работе с прицепным и навесным оборудованием, таким как косилки, пресс-подборщики, сеялки, опрыскиватели и кормораздатчики. Каждое оборудование, где требуется передача вращения на рабочие органы, оснащается карданным валом.

Признаки неисправности карданного вала

Выявление неисправностей карданного вала помогает избежать поломок, дорогостоящего ремонта и простоев техники в разгар сезона. Даже незначительные на первый взгляд отклонения в работе указывают на износ или повреждение элементов карданной передачи. Поэтому важно регулярно проводить осмотр и обращать внимание на любые изменения в работе оборудования.

К признакам неисправности относятся:

• Посторонние шумы (стуки, скрежет). Если при работе техники появляются нетипичные звуки, особенно усиливающиеся при нагрузке или изменении оборотов, это может свидетельствовать об износе крестовин, подшипников или шлицевых соединений. Игнорирование шумов приводит к разрушению узла.

• Вибрация при вращении. Повышенная вибрация бывает вызвана разбалансировкой карданного вала, деформацией трубы, износом шарниров или неправильной установкой. Длительная работа с вибрацией негативно влияет не только на сам вал, но и на другие узлы техники.

• Люфт в соединениях. Наличие свободного хода в местах соединений указывает на износ деталей, чаще всего крестовин или шлицев. Люфт приводит к ударным нагрузкам при передаче крутящего момента, что ускоряет разрушение компонентов.

• Неравномерное вращение. Рывки, прерывистая работа или «закусывание» при вращении карданного вала считаются признаком повреждения шарниров или нарушения геометрии вала. Это опасно при работе на повышенных оборотах.

• Перегрев шарниров. Если крестовины или другие подвижные элементы сильно нагреваются, это говорит о недостатке смазки, загрязнении или повышенном трении из-за износа. Перегрев ускоряет разрушение металла и приводит к заклиниванию.

• Повреждения защитного кожуха. Трещины, деформации или отсутствие защитного кожуха не только повышают риск травм, но и способствуют попаданию грязи, пыли и влаги внутрь механизма, что ускоряет износ.

• Утечка смазки или её отсутствие. Недостаток смазки — одна из причин выхода карданного вала из строя. Если вы замечаете подтёки или, наоборот, сухие соединения, это сигнал к немедленному обслуживанию.

Дополнительно стоит обращать внимание на такие косвенные признаки, как снижение результативности работы навесного оборудования, увеличение нагрузки на трактор или нехарактерное поведение техники в целом.

Если вы заметили хотя бы один из перечисленных симптомов, не стоит откладывать диагностику. Рекомендуется остановить эксплуатацию, провести осмотр карданного вала и при необходимости заменить изношенные элементы или весь узел. Это поможет избежать более серьезных поломок и сохранить работоспособность техники.

Этапы замены карданного вала

Замена карданного вала считается ответственной процедурой, требующей аккуратности, соблюдения техники безопасности и понимания конструкции узла. Ошибки при демонтаже или установке приводят к ускоренному износу, вибрациям и поломке оборудования.

1. Подготовка техники

Перед началом работ важно исключить любые риски самопроизвольного запуска или движения техники:

• Заглушите двигатель и извлеките ключ зажигания;

• Убедитесь, что вал отбора мощности (ВОМ) отключен;

• Дождитесь остановки вращающихся элементов;

• Установите технику на ровную поверхность;

• При необходимости используйте стояночный тормоз или противооткатные упоры;

• Зафиксируйте навесное или прицепное оборудование, чтобы исключить его опускание или смещение;

• Рекомендуется использовать защитные перчатки и очки.

2. Демонтаж старого карданного вала

Снятие изношенного вала следует выполнять аккуратно, избегая резких движений:

• Снимите защитные кожухи, если они мешают доступу;

• Очистите соединения от грязи и пыли, чтобы облегчить демонтаж;

• Ослабьте и извлеките фиксирующие элементы, это могут быть штифты, стопорные кольца, защёлки или болты;

• При наличии быстросъёмных замков отведите фиксатор и снимите вал;

• Аккуратно отсоедините карданный вал сначала от ВОМ, затем от агрегата;

• Если соединение «прикипело», не применяйте чрезмерную силу, лучше использовать проникающую смазку.

После демонтажа рекомендуется визуально оценить состояние снятого вала, чтобы понять причину неисправности.

3. Осмотр посадочных мест и сопряженных узлов

Перед установкой нового карданного вала важно убедиться, что остальные элементы находятся в исправном состоянии:

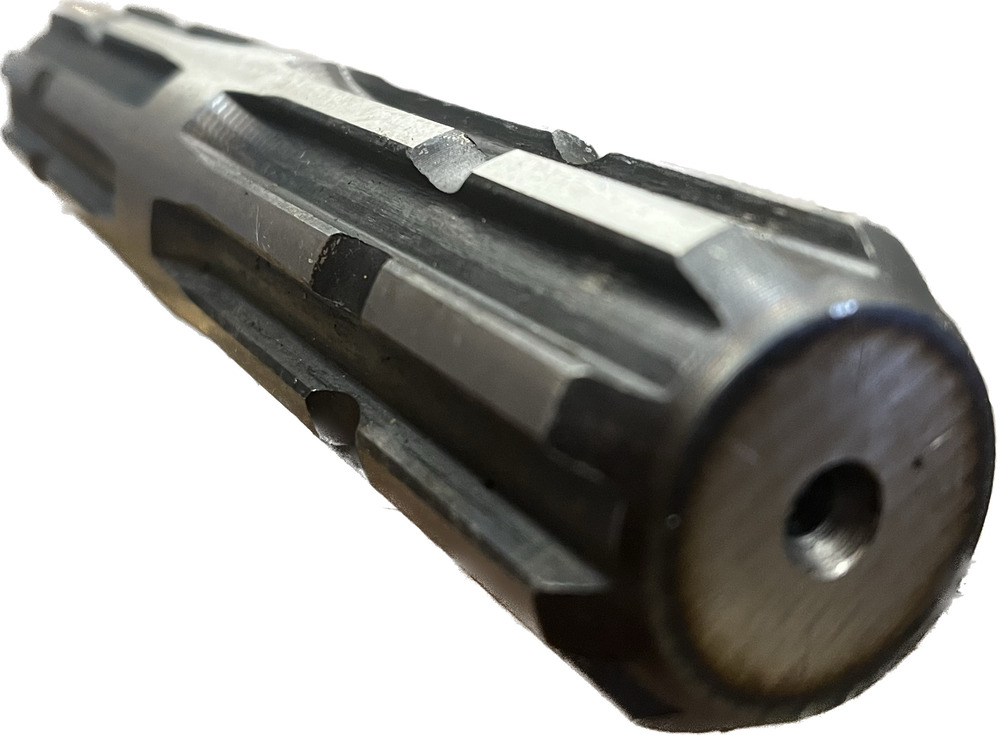

• Проверьте шлицевые соединения на наличие износа, задиров или деформаций;

• Осмотрите валы ВОМ и входной вал агрегата;

• Убедитесь в отсутствии трещин, коррозии и других повреждений;

• Очистите посадочные поверхности от старой смазки, грязи и металлической стружки;

• При необходимости замените изношенные втулки, шлицы или крепёжные элементы;

• Проверьте соосность узлов, так как перекос приводит к быстрому выходу нового вала из строя.

4. Установка нового карданного вала

• Убедитесь, что вал соответствует технике по длине, типу соединений и допустимой мощности;

• При необходимости отрегулируйте длину телескопической части, если конструкция это предусматривает;

• Установите вал сначала на ВОМ, затем на вал агрегата;

• Зафиксируйте соединения с помощью штатных креплений;

• Убедитесь, что фиксаторы защёлкнуты и надёжно удерживают вал;

• Проверьте правильность ориентации вилок (фазировку), так как это важно для снижения вибраций;

• Установите и закрепите защитные кожухи.

5. Смазка, проверка и тестовый запуск

После установки необходимо провести обслуживание и убедиться в корректной работе узла:

• Нанесите смазку на крестовины, шлицевые соединения и другие обслуживаемые элементы;

• Используйте смазочные материалы, рекомендованные производителем;

• Проверьте легкость и равномерность вращения карданного вала вручную при выключенной технике;

• Убедитесь в отсутствии заеданий и посторонних звуков;

• Запустите технику на малых оборотах без нагрузки;

• Постепенно увеличьте обороты, контролируя работу вала;

• Проверьте отсутствие вибраций, стуков и перегрева;

• После короткой работы повторно осмотрите соединения и при необходимости подтяните крепления.

Итог

Карданный вал — это важный элемент, от которого зависит работа сельскохозяйственных машин. Диагностика и правильная замена помогут избежать дорогостоящего ремонта и простоев в разгар сезона. При выборе нового карданного вала важно учитывать технические характеристики техники и условия эксплуатации.

Если у вас возникают сомнения в подборе или замене, то рекомендуем обратиться к специалистам или поставщику запчастей за консультацией.
