Как подобрать карданный вал и комплектующие карданного вала сельхозтехники

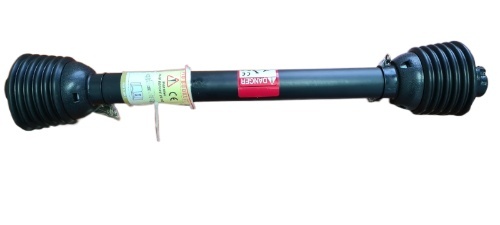

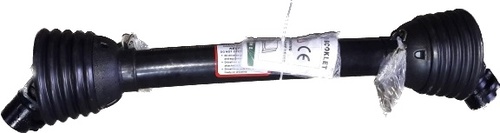

Карданный вал считается одним из важнейших элементов трансмиссии сельскохозяйственной техники, передающим крутящий момент от вала отбора мощности (ВОМ) трактора к навесному, полунавесному или прицепному оборудованию. Благодаря карданной передаче энергия двигателя передается на рабочие органы роторных и дисковых косилок, пресс-подборщиков, кормораздатчиков, опрыскивателей, почвообрабатывающих агрегатов, измельчителей, разбрасывателей удобрений и другой техники.

Особенность работы карданного вала заключается в том, что он передает вращение между узлами, которые во время эксплуатации изменяют положение относительно друг друга. При движении техники по неровному рельефу, подъеме и опускании навесного оборудования, а также при выполнении поворотов угол между трактором и агрегатом меняется. Конструкция карданной передачи компенсирует смещения, сохраняя передачу крутящего момента.

Карданный вал представляет собой сложный узел, состоящий из взаимосвязанных элементов. В конструкцию детали входят вилки и крестовины, создающие работу шарнирных соединений, телескопические профильные трубы для изменения длины вала в процессе работы, защитный кожух, предотвращающий попадание загрязнений и повышающий безопасность эксплуатации, предохранительные муфты для защиты трансмиссии от перегрузок, а также соединительные и крепежные элементы. Детали карданной передачи работают под воздействием динамических нагрузок, вибраций, ударных воздействий и неблагоприятных внешних факторов, таких как пыль, грязь, влага и перепады температур.

От правильного выбора карданного вала и его комплектующих зависят надежность работы сельскохозяйственной техники, производительность оборудования, безопасность оператора и долговечность трансмиссионной системы. Использование вала с неподходящими характеристиками или установка некачественных комплектующих приводят к ускоренному износу деталей, возникновению вибраций, поломкам оборудования и незапланированным простоям в период проведения сельскохозяйственных работ. Поэтому при подборе карданного вала необходимо учитывать не только его длину и тип соединения, но и мощность передаваемой нагрузки, особенности эксплуатации техники и соответствие комплектующих требованиям производителя оборудования.

Параметры выбора карданного вала

1. Мощность передаваемого крутящего момента

Первым критерием выступает мощность техники. Карданный вал должен выдерживать нагрузку, создаваемую агрегатом. Если выбрать вал с недостаточным запасом прочности, возрастает риск деформации труб, разрушения крестовин и выхода из строя передачи.

При подборе необходимо учитывать мощность трактора, тип навесного оборудования, рабочие нагрузки и возможные пиковые перегрузки.

2. Частота вращения ВОМ

Наиболее распространенные стандарты скорости вращения вала отбора мощности составляют 540 об/мин и 1000 об/мин.

Карданный вал должен соответствовать параметрам используемой техники. Неверный выбор приводит к ускоренному износу узлов и повреждению оборудования.

3. Рабочая длина карданного вала

Слишком длинный вал упирается при подъеме навесного оборудования, а слишком короткий выходит из зацепления во время работы.

Для определения необходимой длины измеряют расстояние между валом отбора мощности трактора и входным валом агрегата в рабочем положении техники.

При выборе следует учитывать минимальную длину в сжатом состоянии, максимальную длину при растяжении, а также рабочий диапазон перемещения.

4. Тип соединения

Модели сельхозтехники используют разные варианты соединений:

• ашлицевые соединения;

• шестигранные профили;

• лимонные профили;

• звездчатые профили.

Перед покупкой необходимо определить тип и размер посадочных элементов на тракторе и агрегате.

Как подобрать комплектующие карданного вала

Даже надежный карданный вал со временем требует технического обслуживания и замены отдельных элементов. В процессе эксплуатации детали карданной передачи подвергаются механическим нагрузкам, воздействию вибраций, ударов, пыли, влаги и перепадов температур. Замена изношенных комплектующих помогает избежать поломок, снизить затраты на ремонт и продлить срок службы как самого карданного вала, так и сельскохозяйственной техники в целом.

При подборе комплектующих важно учитывать не только размеры деталей, но и их совместимость с конкретной моделью карданного вала, условия эксплуатации и технические характеристики оборудования.

Крестовины

Крестовина считается одним из наиболее ответственных и нагруженных элементов карданной передачи. Деталь создает передачу крутящего момента между вилками при изменении угла работы карданного вала. Во время эксплуатации крестовины испытывают динамические нагрузки, поэтому их состояние влияет на надежность системы.

При выборе крестовины необходимо учитывать следующие параметры:

• наружный диаметр чашек подшипников;

• общую ширину крестовины;

• тип и расположение стопорных колец;

• конструктивные особенности карданного вала;

• производителя техники и модель карданной передачи.

Важно помнить, что даже незначительные отклонения в размерах приводят к неправильной установке детали и ускоренному износу подшипников.

Признаками износа крестовины выступают:

• появление люфта в соединениях;

• вибрации во время работы техники;

• характерный стук или скрежет;

• неравномерное вращение карданного вала;

• перегрев подшипниковых узлов.

Игнорирование признаков приводит к разрушению крестовины непосредственно во время работы оборудования, что становится причиной повреждения других элементов трансмиссии.

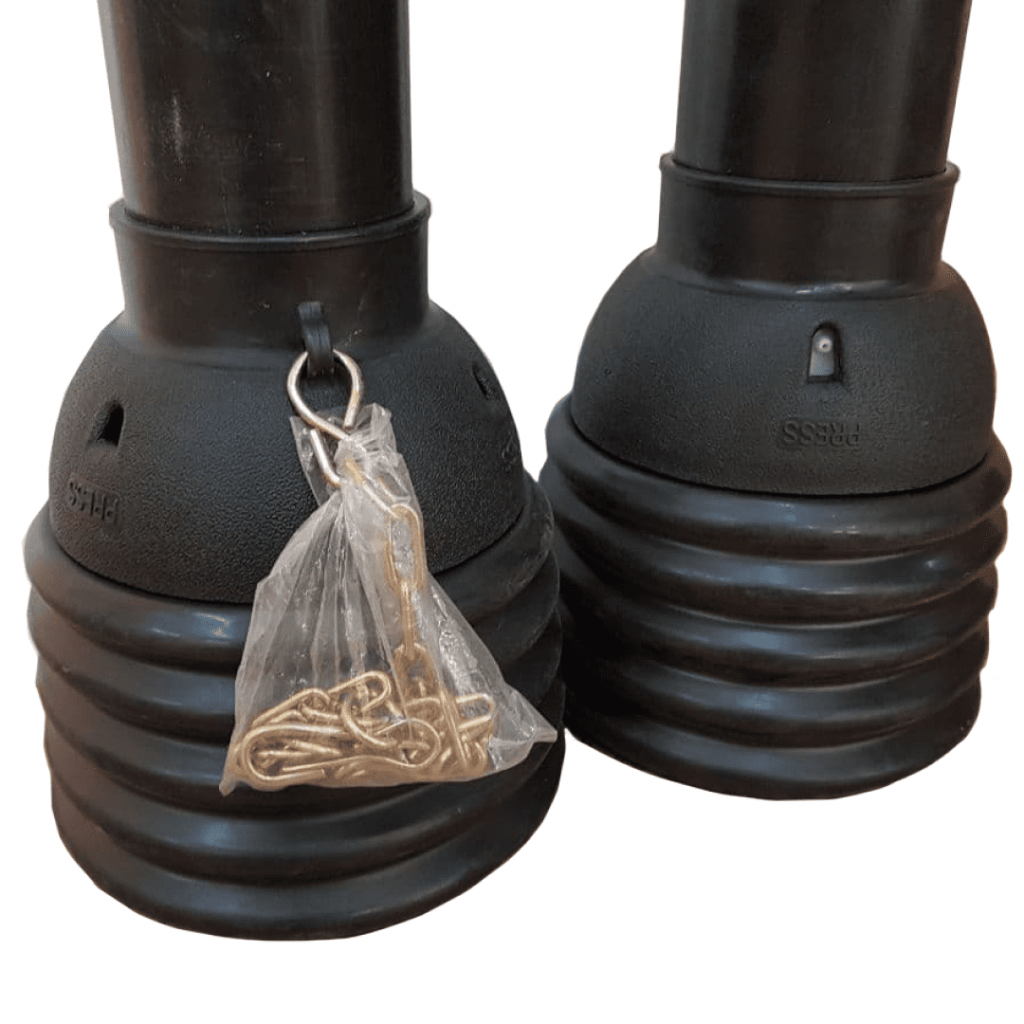

Защитные кожухи

Защитный кожух важен не только для сохранения работоспособности карданного вала, но и в гарантии безопасности персонала. Несмотря на кажущуюся простоту конструкции, элемент считается обязательной частью карданной передачи.

Функции защитного кожуха:

• защита вращающихся деталей от попадания грязи, пыли, соломы, растительных остатков и влаги;

• предотвращение контакта оператора с вращающимися элементами карданного вала;

• снижение риска получения травм во время работы и обслуживания техники;

• защита внутренних компонентов от преждевременного износа.

Перед покупкой кожуха необходимо учитывать длину карданного вала, диаметр защитной трубы, тип крепления и конструкцию защитных цепочек. При появлении трещин, деформаций или повреждений защитный кожух рекомендуется заменить незамедлительно, поскольку его дальнейшая эксплуатация представляет опасность.

Предохранительные муфты

Предохранительная муфта предназначена для защиты карданной передачи и рабочих органов агрегата от перегрузок, возникающих при попадании посторонних предметов, резком увеличении сопротивления или заклинивании механизмов.

Использование правильно подобранной муфты помогает предотвратить повреждение дорогостоящих узлов техники и избежать длительных простоев в разгар сезона.

Наиболее распространенными считаются следующие виды предохранительных устройств:

• фрикционные муфты — ограничивают передаваемый крутящий момент за счет проскальзывания фрикционных дисков;

• муфты со срезным болтом — разрывают механическую связь при превышении допустимой нагрузки;

• кулачковые муфты — автоматически отключают привод при перегрузке и восстанавливают работу после устранения причины;

• обгонные муфты — предотвращают передачу обратного вращения от агрегата к трактору.

Выбор конкретного типа муфты зависит от особенностей работы оборудования и требований производителя. Для пресс-подборщиков, косилок, измельчителей и другой техники используются различные варианты защиты, рассчитанные на определенный диапазон нагрузок.

Вилки и профильные трубы

Вилки и телескопические профильные трубы формируют основу конструкции карданного вала. Элементы создают передачу крутящего момента и компенсируют изменение расстояния между трактором и навесным оборудованием во время работы.

При замене элементов особое внимание следует уделять следующим параметрам:

• типу профильной трубы (лимонная, звездчатая, треугольная, шестигранная и другие);

• наружному и внутреннему диаметру;

• длине элементов;

• типу шлицевого соединения;

• посадочным размерам вилок;

• категории карданного вала по передаваемой мощности.

Использование несовместимых деталей приводит к нарушению балансировки карданного вала, появлению вибраций, повышенному износу крестовин и подшипников, а также к разрушению отдельных элементов передачи.

Подшипники, стопорные кольца и крепежные элементы

При обслуживании карданных валов не следует забывать о вспомогательных комплектующих. Даже небольшие детали влияют на надежность конструкции.

Особого внимания требуют:

• игольчатые подшипники крестовин;

• стопорные кольца;

• фиксирующие штифты;

• крепежные болты;

• смазочные пресс-масленки.

Рекомендуется использовать только надежные комплектующие, соответствующие техническим характеристикам карданного вала. Экономия на мелких деталях нередко приводит к дорогостоящему ремонту карданной передачи.

На что обратить внимание при покупке комплектующих

Чтобы избежать ошибок при подборе запчастей, перед покупкой рекомендуется определить модель карданного вала, измерить основные размеры изношенной детали и сверить каталожные номера производителя. Если идентифицировать комплектующую самостоятельно сложно, лучше обратиться к специалистам или предоставить фотографии и технические характеристики оборудования.

Правильно подобранные комплектующие гарантируют стабильную работу карданной передачи, снижают риск аварийных поломок.

Распространенные ошибки при подборе

На практике владельцы сельхозтехники часто допускают следующие ошибки:

• выбор карданного вала только по внешнему виду;

• игнорирование допустимой мощности;

• неправильное определение длины;

• установка комплектующих неподходящего размера;

• использование изношенных защитных элементов.

Подобные ошибки приводят к дорогостоящему ремонту техники и простою в сезон полевых работ.

Рекомендации по эксплуатации

Чтобы продлить срок службы карданного вала, рекомендуется:

• регулярно смазывать крестовины и телескопические трубы;

• проверять состояние защитных кожухов;

• контролировать отсутствие люфтов;

• своевременно менять изношенные детали;

• использовать только надежные комплектующие.

Заключение

Правильный подбор карданного вала и комплектующих считается важным условием надежной, безопасной и бесперебойной эксплуатации сельскохозяйственной техники. От корректности выбора зависит не только передача крутящего момента, но и общий ресурс работы трансмиссионной системы, уровень вибраций, безопасность оператора, а также вероятность возникновения аварийных ситуаций в процессе эксплуатации.

При подборе карданного вала необходимо учитывать комплекс технических параметров, таких как мощность агрегата, частоту вращения вала отбора мощности (ВОМ), рабочую и максимальную длину карданной передачи, тип и размеры соединительных элементов, а также условия эксплуатации техники. Немаловажную роль играет и правильный выбор комплектующих, поскольку даже незначительное несоответствие деталей приводит к ускоренному износу узлов, разбалансировке системы и дорогостоящему ремонту.

Использование надежных оригинальных или сертифицированных аналоговых комплектующих, а также регулярное техническое обслуживание помогают снизить риск поломок, минимизировать простои техники в сезон и продлить срок службы карданного вала.

Отдельно стоит отметить, что подбор карданных валов и комплектующих рекомендуется осуществлять в специализированных компаниях, которые профессионально занимаются поставкой и подбором таких узлов. Обращение к экспертам помогает избежать ошибок при выборе, точно определить совместимость деталей и получить рекомендации с учетом конкретной модели техники и условий ее эксплуатации.

Компания «Агропоставка», специализирующаяся на поставке и подборе карданных валов и комплектующих для сельскохозяйственной техники, предлагает профессиональный подбор деталей, консультации специалистов и широкий ассортимент запчастей.
